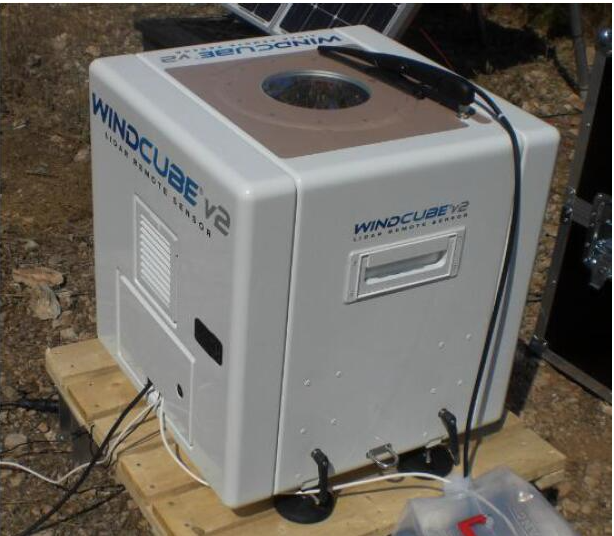

WINDCUBE v2 垂直風廓線儀/多普勒激光測風雷達LEOSPHERE
為了進行不同地形地貌對大氣擴散影響的研究，連續測量地面以上到300 米高度的大氣風場信息，在沒有固定垂直梯度觀測鐵塔設備的情況下，激光測風雷達是遙感測量重要手段。激光雷達系統通過發射激光信號至大氣中實現遠程測量，通過測量空氣中顆粒物后向散射回波信號的多普勒變換可以反演風速、風向信息，獲得高時空分辨率的實時風場數據。
WindcubeV2 是由法國LEOSPHERE公司研發推出的一款風能行業專 業激光測風雷達。采用測量原理-激光脈沖多普勒頻移原理，是風電行業利用激光測風的知名品牌。目前已在全球20多個國家得到廣泛應用，安裝在世界各地達300 余套正在穩定運行。
技術特點
輕巧便攜：Windcube 是輕重量的風能測量激光雷達，只有45Kg，便于攜帶，而且即插即用
測量J確度高：Windcube 具有與工業級風杯式風速計同樣的測量精度，已得到全球眾多知名認證機構的認證
測量范圍廣泛（高達300 米）
可自定義12 個測量高度，不同高度同一秒內實現同步測量
靜音設計，無人值守
功率消耗低（45W）
IP67 防護等級，防水防震
通過IEC 60068-2-52 認證(適應海上氣候)
采用特F綸材質，耐腐濁性強
系統內部無任何機械旋轉部件
測量精度不受云雪雨霧天氣影響，無需借助云霧處理工具即可J確測量。
突出優勢
無旋轉部件
獨特的設計理念
整機無旋轉部件，避免機械轉動部分容易出故障的現象
提高IP防護等級，機身和光學頭防護等級為IP 67
同步測量記錄
革新性的激光脈沖掃描技術
設備可同時測量12 個高度的風資源數據
具有與風杯式風速計同樣的測量精度，已得到全球眾多知名認證機構的認證
資料實測
設備適應于各種氣象條件下，無需特殊天氣校正軟件修正數據
所有數據直接采集記錄，數據格式簡單清晰，便于分析
系統記錄1s 的實時測量值，發送10 分鐘資料統計值
應用領域
激光雷達作為新一代的測風設備，正在風電領域起到越來越重要的作用。再未來的風資源評估中，激光雷達將成為繼測風塔之后，主要的測風方式之一。
主要的應用領域如下：
1、陸上風電場項目
微觀選址及其驗證，可有 效提高風機發電量。
風電場預評估
功率曲線驗證
地址適合性評估
復雜地形的評價分析，Windcube 可以適應復雜地形下的測量，對評估分析有重要意義。Z新的FCR 技術（FLOW COMPLEXITY RECOGNITION）可以有 效的還原在復雜地形下風資源的分布狀況，對風機運行A全性等方面提供更詳細的數據支持。
垂直方向輪廓推斷的驗證，對風機震動的分析有直接作用。
風力數據和向量的風圖譜
2、海上項目
海上風場前期評估階段的測風工作，在國外通常是和測風塔配合使用，提高測量的準確性和真實性。
替代海上測風塔而進行風電場預評估
海上風機的發電量驗證(lidar 放置在風機的平臺上)
臺風對海上風機影響的研究。
3、風機制造商及風電場運維業主：
風機功率曲線測量。
對樣機的功率曲線的確定
對已建成風場中風機的功率曲線進行驗證，計算出風電場發電量。
風機偏航傳感器（機艙風速計）準確性校準，可以找出測量風速和真實風速之間的關系，改進控制算法。
測量風力的垂直資料和紊流用于風機的震動分析，提高風機效率和A全性，地址適合性評估。
