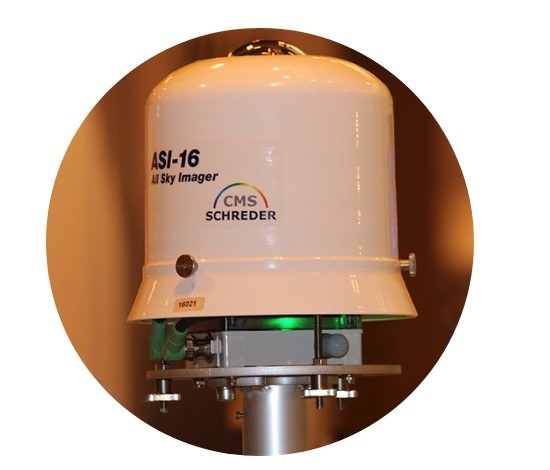

ASI-16 全天空成像儀
ASI-16基本全天空成像儀是一個具有180°視野的全天空自動攝 像系統。提供高分辨率圖像。ASI-16在強烈陽光下下也能拍攝到清晰的半球形天空照片。
采用圖像識別技術在無使用遮擋太陽裝置的情況下完整的全自動記錄全天空云量分布數據，并利用先進的云檢測算法轉換成云量數據和云底高度數據。用于全 天候 實時監測天空云量和云高變化等。所拍攝的云圖可通過ftp自動上傳。有兩個微處理器，一個微處理器負責圖像拍攝和傳輸，另一個微處理器負責管理設備傳感器、通風和加熱裝置。溫濕度傳感器時刻監測成像儀的溫度和濕度,過優化方案調控加熱裝置啟動或關閉，以Z大節約成像儀的功耗。?
標準相機配備了一個整合式的風扇和加熱器系統，可在Z惡劣的天氣條件下工作。
通過可選的Find Clouds軟件，可以對光伏評估應用中的云量和云分類進行分析，云底高度可以通過兩臺ASI-16相機和可選的Cloud Base Height（CBH）軟件進行測量。CBH軟件允許實時評估云高。采用立體方法對兩臺天空成像儀的時間同步圖像和局部數據（緯度、經度和海拔）進行處理。
規格
圖像解析度：1920 x 1920 pixels，5MP CMOS，JPEG格式
采樣速度：可調（<5s可選，每分鐘6-18幅圖像）
相機:5MP CMOS?
操作 :日間?
視場角 FOV :180 °?
圖像 :HDR JPG?
工作溫度范圍 :-40 - 50 °C?
電源 :PoE 48V?
電纜長度 :15 m?
能耗 :25 - 80 W?
尺寸 mm :?200 x 210?
功能 :一 體 化風扇加熱器?
功能 :外部TRH傳感器?
接口ASI-16 GHI Web browser / Trinity for Windows 7 to 10?
主機：內嵌電腦主機和存儲單元/無遮擋自動曝光
軟件：Cloudcam 云圖分析軟件，可以通過服務器控制多臺成像儀，具有數據存儲顯示和再處理功能，可自動輸出云量、云圖等數據。
通信方式：HTTP, SMTP, FTP, NAS server, TCP/IP
成像儀管理軟件：安裝于用戶的電腦或者服務器上，用于管理網絡中的多個成像儀，對成像儀進行訪問、配置、監控運行狀態，以及升級成像儀軟件系統。
云量分析軟件：通過云圖自動或者手動分析云量信息 。
云高分析軟件：用于計算當?shù)卦聘撸ㄐ枰辽賰膳_成像儀聯合工作）。
