CR6 數據采集器靜態振弦測量CAMPBELL
概述

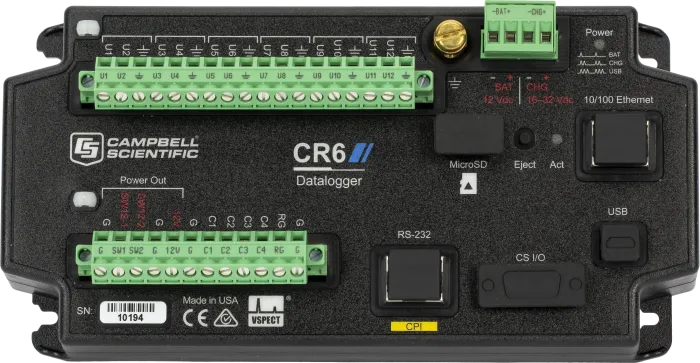

CR6 數據采集器功能十分強大，可作為數據采集系統的核心。CR6 數據采集器提供快速通訊，功耗低，內置USB，體積小巧，并且擁有高模擬輸入準確度和分辨率。它使用通用U 端口，幾乎任意傳感器都可以接入，包括模擬，數字或者智能傳感器。這款多用途的數據采集器也可以進行靜態振弦測量。
靜態振弦測量技術受8,671,758 保護，振弦頻譜分析技術(VSPECT?) 受7,779,690 保護。
優勢和特點
標準版本工作環境溫度范圍：-40° 至+70°C；擴展版本工作
環境溫度范圍：-55° 至+85°C
可直接連接到電腦USB 端口
U 端口可根據系統要求配置為：模擬或者數字，輸入或者輸出
內置VSPECT 譜分析技術，支持靜態振弦測量
高分辨率，區分?jǐn)?shù)值的細微變化（0.05 μV, 24 位 Adc）
包含嵌入式CPI 端口，可連接Ca mpbell 的傳感器和分布式模塊（CDM）
使用10/100 RJ - 45 以太網端口直接連接網絡
可拓展內存
通過SD-12, RS-232, 或者 RS-485, 提供串行
傳感器連接和測量
支持標準PakBus? 網絡
包含嵌入式網頁功能，可通過網頁瀏覽器直接連接
規格
注意 額外的規格信息在CR6規格表中列出。此信息適用于CR6序列號為7502及更新的產品，這些數據采集器標簽上有兩道藍條。
操作溫度區間:不結露的環境
? ? ? ? -40° 至 +70°C (標準)
? ? ? ? ?-55° 至 +85°C (擴展版本)
Z大掃描頻率 :1000 Hz
外殼材質:G強度抗腐蝕聚碳酸酯和防 紫 外 線熱塑
彈性體
模擬輸出 12個單端或者6對差分（CR6擁有12個通用U端口及4個控制C端口，可以配置為多種用途。模擬輸入，激勵開關，及數 字通道也同樣可以進行配置）。
通用輸入 :12路單獨配置的模擬和數字輸入
脈沖計數: 16 (C1 -C 4 及U1 - U12)
通訊端口 :CS I/O
? ? ? USB Micro B
? ? ? RS-422
? ? ? RS-485
? ? ? Ethernet
? ? ? SDI-12
? ? ? CPI
? ? ? 數據存儲端口 microSD
? ? ? 12V開關 2個端口
? ? ?數字I/O 16個端口（C1-C 4，U1-U12）可以配置為數字輸入和輸出。對于部分功能，端口可以成對配置為5V或者3V邏輯。
輸入X制: ±5 V
模擬電壓準確性: ±(0.04% 讀數+ offset) @ 0° ~ 40°C準確度不包含傳感器和測量噪音.
? ? ? ? ? ?±(0.08% 讀數 + offset) @ -55° ~+85°C(擴展版本)
? ? ? ? ? ?±(0.06% 讀數 + offset) @-40° ~+70°C
ADC：24位
電源要求：10 ~ 18 Vdc電池輸入 (BAT) (電流X制在12 Vdc, 2.5 A,Z大溫度為 20°C.)
? ? ? ?16 ~ 32 Vdc 充電輸入 (CHG) (電流X制在
? ? ? ?12 Vdc, 1.2 A, Z大溫度為 20°C.)
實時時鐘
準確性 ：±3 分/年（可選G PS模塊修正±10μs）
網絡協議： Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP (APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, Telnet, HTTP(S), S FTP, FTP(S), POP3/ TLS, NTP, S MTP/TLS, SNMPv3,
CS I/ O IP, MQTT
通訊協議： CPI, PakBus, SDM, SDI-12, Modbus, TCP, DNP3, UDP, NTCIP, NMEA 0183, I2C, SPI, and others
電池支持的 ：SRAM 4MB
? ? ? ?(CPU使用)
? ? ? ? 閑置電流消耗，平均 < 1 mA
? ? ? ? 假設為12Vdc，使用BAT端口；如果使用 CHG端口，增加2mA
? ? ? ? 工作電流：平均 67 mA (20 Hz 掃描)
? ? ? ? 3 mA (1 Hz 掃描)
? ? ? ? 假設為12Vdc，使用BAT端口；如果使用 CHG端口，增加2mA
靜態振弦測量：支持
尺寸：21.0 x 10.2 x 5.6 cm (8.3 x 4.0 x 2.2 in.)不包含線纜和接頭
重量： 0.42 ~ 0.52 kg (0.92 ~1.15 lb) 依據通訊類型
