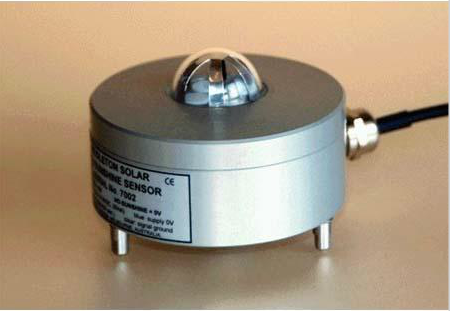

SD4日照時數傳感器
概述
參比探測器，測量直接陽光照射時長半球遮擋頂罩下四個相同的全向傳感器微數控參比評估區別四散的太陽光方向?
特點
● 容易使用，可靠
● 優越的性能，甚至可以在云遮光條件下
● 全密封，玻璃半球頂罩保護傳感器
● 簡單的高/低輸出，用于只是有陽光/無陽光
● 可以在任何緯度、精度操作，無需校準
● 海洋級鋁制、陽極電鍍處理，抗腐蝕
● 緊湊的尺寸，重量輕
● SD4替代了Middleton Solar的RS-4和RS-6日照時數傳感器
● 符合WMO日照時數定義
● 植入的微數控對四個全向傳感器每秒鐘采樣一次
● 運算法則重要性、差異，以及變動率，測定太陽狀態
● 每六十秒鐘更新一次輸出狀態（可選擇三十秒鐘）
● 密封結構，及內部干燥劑
● 低功率消耗
● 無移動部件，無日常維護需求
● TTL信號輸出接口，容易連接至累計時間表或數據采集器上
● 使用外電路電阻，可以降低輸出電壓
● 含用戶手冊
技術參數
視角：2π球面弧度
輻照度：0—1500 W.m-2
響應光譜范圍：300—1150nm
光譜選擇性：-5— +10%
工作緯度：-90°—90°
非穩定性：< 0.5%每年
溫度響應：< 2%
工作溫度范圍：-30——60℃
工作濕度范圍：0——100% RH
數字輸出信號(TTL)：太陽光= +5V，正常(內置正偏電阻= 1K?)
? ? ? ? ? ? ?無太陽光= 0V (接點閉合至地)
響應時間：< ：1 s，每個采樣
采樣間隔：60 s (30s 可選)
供電需求：5.5—14.5VDC，20mA
探測器：硅光二極管，余弦散射
干燥劑：橙色硅膠
電纜：6m；4芯
安裝：M5安裝孔
結構：陽極電鍍處理海洋級鋁，不銹鋼，密封，IP65
運輸尺寸、重量，凈重：150 x 150 x 150mm，0.8Kg；0.5Kg
