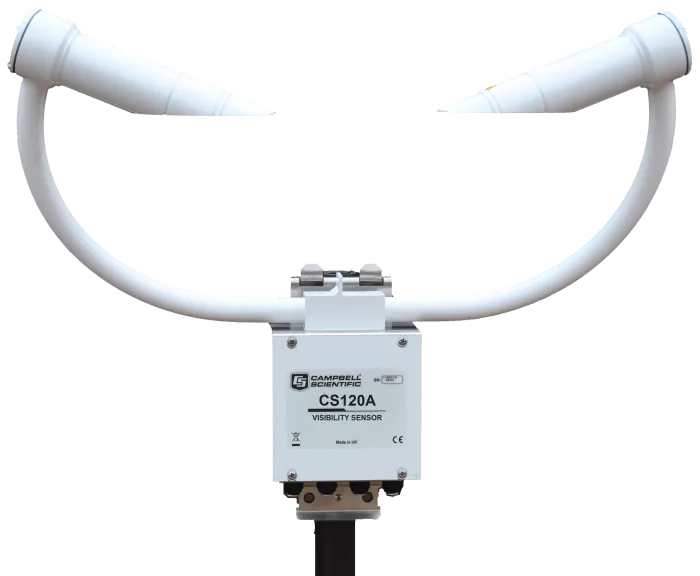

CS120A大氣能見度傳感器美國CAMPBELL
概述
CS120A 使用經過實踐驗證的紅外前向散射技術。42°散射角可在霧雪天氣條件下對 MOR（氣象光學視程）進行J確測量，測量范圍可達 5 到 75000m。在能見度傳感器領域J具性價比優勢。CS120A 既適合作為D立傳感器使用，又可與公路、航K、太陽能、風能領域中的自動氣象站結合使用。
對于在航K領域的應用，CS120A 符合英國 CAA、FAA和 ICAO 的規范，滿足或超過所有相關建議和規范
（包括：CAP437，CAP670 和 CAP746）。
CS120A 已通過Deutscher Wetterdi enst（德國氣象協會）認證，授權應用于506/04（飛機障礙物識別的通用法規）規定的風機障礙燈系統的控制。
優勢與特點
高性能大氣能見度傳感器，高性價比
傳感器設計在測量區間內Z小化對氣流的擾動配備防冷凝及鏡頭加熱器，可Q天候工作
可選校準套件，野外校準工作簡便易行
低功耗 - 適用于野外長期運行
故障 / 鏡頭污染自動檢測，報告經德國聯邦氣象局認證，可用于航K氣象
技術參數
信號輸出類型： RS-232, RS-485
測量描述： 氣象可觀測范圍（MOR）
Z大能見度測量范圍： 75km（約47 英里）
Z小能見度測量范圍： 5m（約16.4 英尺）
精度： ±15% （10,000 - 15,000 米）
±20% （5,000 - 75,000 米）
±8% （< 600 米）
±10% （600 - 10,000 米）
分辨率： 1 米
安裝： 不銹鋼V 型卡安裝，
桿外徑 32-52.5 毫米
供電電壓范圍： 7-30Vdc
總功耗： <3W，連續采樣模式
（包括防冷凝加熱器）
安裝標準： 易折風桿需滿足國際民航組織建
議（ICAO，通常將傳感器安裝在
2.5米處）
傳感器外形尺寸： 540*640*246mm，包括安裝支架
傳感器重量： ~3kg
光學參數
發射光光譜波長： 850nm
LED 光譜帶寬： ±35nm
發射光脈沖頻率： 1kHz
工作環境
工作環境溫度范圍： -25~+60℃
寬溫版本工作環境
溫度范圍： -40~+70℃
工作環境濕度范圍： 0~100%
風速： Z大60 米/ 秒
傳感器密封等級： IP66
傳感器加熱閾值： >40℃（防冷凝加熱器關閉）
<35℃（防冷凝加熱器開啟）
<5℃（加熱罩開啟）
>15℃（加熱罩關閉）
DSP 和冷凝加熱器
功率 2*0.6W （共1.4W）
防冷凝加熱器
典型工作電流
@12V 200mA（防冷凝加熱器工作，
RS232 通訊）
200mA（連續采樣，防冷凝
加熱器工作）
110mA( 連續采樣，防冷凝
加熱器關閉）
21mA（無采樣，防冷凝
加熱器關閉）
加熱器
工作電壓 24V 直流或交流
功耗 2*30W （共60W）
接口
串行接口 RS-232 或RS-485，
8位數據位，1 位停止位
串行數據通訊速率 1200-115200bps
(默認38400bps)
