AP200 CO2 / H2O 大氣廓線系統紅外大氣碳水熱廓線觀測系統美國CAMPBELL
概要

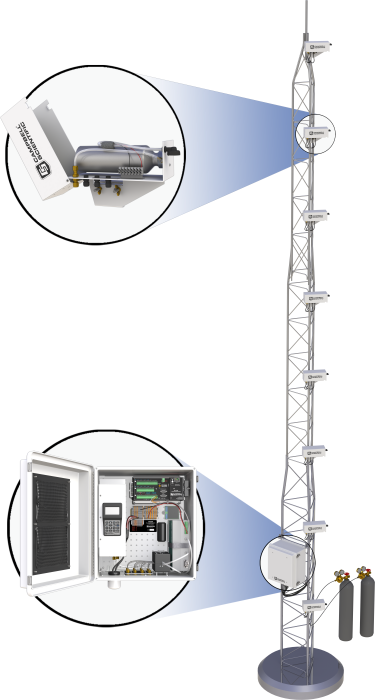

AP200 是一套完整的集成的紅外大氣碳水熱廓線觀測系統。該系統Z多可測量8 個高度層次的CO2 和H2O 的摩爾濃度，通常根據塔的高度劃定空間形成垂直方向的廓線。AP200 經常與渦動相關測定系統相結合來測量存儲量，給出更為完整的測量表面氣體交換。
優點與特點
一個完整的集成系統
只需功率13 W 的12V 直流電源(25°C 時)
裝有Ca mpbell Scientific CR1000 數據采集器
自動進行CO2 跨度及零點標定
自動溫度和壓力控制
內置數據采集器程序
技術參數
系統外殼機箱
操作溫度: -30° to 45°C
三維: 52.1 x 44.5 x 29.7 cm (20.5 x 17.5 x 11.7 in.)
重量
AP200 標配: 15.9 kg (35 lb)
LI-840A: 1 kg (2.3 lb)
CR1000KD: 272 g (10 oz)
CFM100/NL116: 154 g (5.4 oz)
電源要求
電壓: 10 to 16 Vdc
平均所需功率 (at 25°C)1: 13 W
Z大所需功率 ( 冷啟動): 3.75 A (45 W)
泵
泵型: 一個無刷直流電機驅動兩個模式氣泵
安裝: 安裝在密閉的溫控機箱內置于系統機箱內
控制: 自動控制進氣口的壓力，以維持設定的流量
Z大流量: 9.0 升/ 分鐘
壓力傳感器范圍: 15 至 115 kPa
加熱器: 8.0 W，低于2°C 自動加熱，高于2°C 停止加熱
預熱時間: ~50 從–30° 到2°C 約需50 分鐘
冷Q風扇: 0.7 W (50°C 時啟動，降至45°C 時關閉)
氣體總控閥
安裝: 系統控制箱內
入氣: 8 個樣氣入口，額外1 個零氣入口，1 個跨度
標定CO2 標氣入口，1 個跨度標定H2O 標氣入口
輸氣管連接: 0.25-in Swagelok?
氣體質量流量傳感器: 每分鐘 0 到1.0 標準升 (SLPM)
加熱器: 8.0 W，低于5°C 自動加熱，高于5°C 停止加熱
預熱時間: 從–30° 到4°C 約需20 分鐘
冷Q風扇: 0.7 W (45°C 時啟動，降至43°C 時關閉)
進氣裝備
三維: 31 x 12.5 x 19 cm (12 x 5 x 7.5 in.)
重量: 1.4 kg (3.1 lb)
空氣過濾器: 1.0in 直徑，百分之一毫米多孔
不銹鋼圓片
進氣管孔徑內徑: 0.178 mm (0.007 in)
進氣管孔加熱器: 2 kohms (0.07 W at 12 Vdc)
混合體積: 750 ml
采樣輸氣管連接: 0.25 in. Swagelok
加熱器線纜入口可密封
數量: 3 (1 進, Z多2 出口)
線纜直徑: 2.8 到6.6 mm (0.11 到 0.26 in)
加熱器線纜螺絲固定
導線直徑: 26 到 12 AWG
導線接頭L露金屬長度: 5.0 mm (0.2 in)
螺絲緊固扭矩: 0.4 N?m
