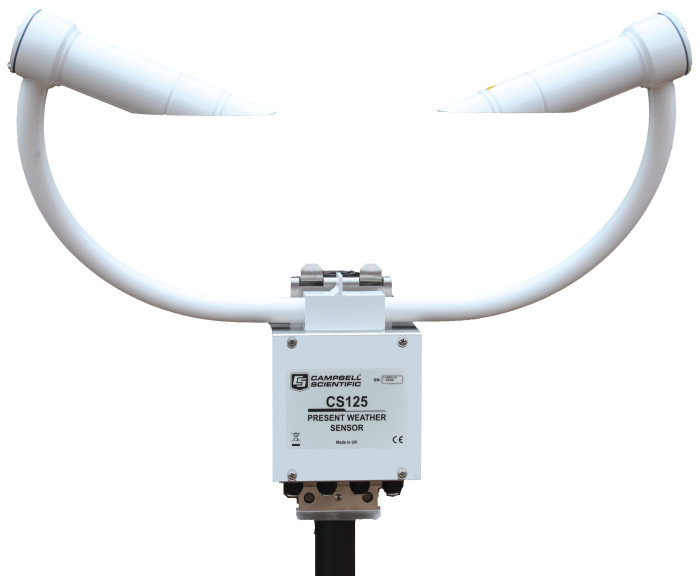

CS125能見度與天氣現象傳感器美國CAMPBELL
概述
CS125 是一款用紅外前向散射技術，測量大氣能見度和當前天氣現象的傳感器，可單獨使用，也可與自動氣象站一起使用。廣泛應用于道路、海洋和機場領域。CS125 自帶5 米(16.4 英尺) 電纜和DB9 連接頭。
優勢與特點
高性價比傳感器
傳感器的獨特設計，Z大限度減小測量位置受氣流影響
使用可選的校準套件可實現簡單的現場校準
低功耗- 適于野外長期運行運行狀態和鏡頭污染自動檢查
配備防冷凝及鏡頭加熱器，可Q天候工作
取得德國氣象局（Deutscher Wetterd ienst，DWD）
H空使用認證
技術參數
工作參數
Z大能見度測量范圍： 75km（約47 英里）
Z小能見度測量范圍： 5m（約16.4 英尺）
分辨率： 1m（約3.28 英尺）
輸出： 實時及歷史天氣現象：
可識別煙霧，霧，毛毛雨，冰
凍毛毛雨，毛毛雨加雪，雨，
凍雨，雨加毛毛雨，雨夾雪，
雪等。56 SYNOP 天氣現象代碼
及NWS 天氣現象代碼 - 冰雹選
型，歷史天氣現象選型
精度： ±8% ( 小于 600 m )
±10% (600 至10,000 m )
±15% (10,000 至 15,000 m)
±20% ( 大于15,000 m)
降水觀測閾值： 0.05 mm/h
累積降水觀測范圍： 0-999.9 mm
累積降水觀測精度： ±15% （工廠實驗室標準校準，液體降水）
累積降水觀測分辨率： 0.1 mm
降水強度觀測范圍： 0-999.9 mm （Z大強度依據混合降水匯報）
降水強度觀測精度： ±15% （工廠實驗室標準校準，液體降水）
降水強度觀測分辨率： 0.1 mm/h
標準版本工作溫度： -25 ～ +60℃
擴展版本工作溫度： -40 ～ +70℃（可選）
工作環境相對濕度： 0 … 100%
風速： Z大60 米 / 秒
傳感器密封等級： IP66
整體功耗： 持續采樣時小于3W（包括防結露加熱器工作）
結構參數
材料： 不銹鋼和陽極氧化鋁粉末涂層
安裝： 不銹鋼V 型卡（適用直徑
32mm ～ 52.5mm 立桿）
安裝桿： 光學安裝桿，適于將采樣區置WMO推薦的 1.5 米的位置
易折桿： 滿足 ICAO 的推薦標準（一般將采樣區置于 2.5 米處位置）
傳感器尺寸： H 540mm×W640mm×D246mm(包括支架)
線纜長度： 5m
傳感器重量： 約3Kg（取決安裝系統）
電氣參數
注： 低功率可以通過減少采樣頻率和遠程控制加熱器來實現。
可選擇備用電池作為可選電源。
可使用電纜插頭代替L線。
可以設置低電壓停機模式以防止低壓
工作導致設備故障。
供電電壓： 7-30VDC（裝配CS215 情況下，CS125供電為7-28VDC）
防結冰加熱器
供電電壓： 24V（直流或交流）
功率： 2×30 W，共計60W
防結露加熱器
功率： 2×0.6 W，共計1.4W
接口參數
串行接口： RS232 或RS485
通訊速率： 1200 – 115,200 bps(默認速率：38,400bps)
警告輸出： 2×(0 – 5)V 輸出，32mA( Z大)
光學參數
鏡頭防污染探測電路以1 秒間隔對發射器和探測器鏡頭污染/ 塵土/ 雨雪堆積情況進行檢測。傳感器可配置校準級別為低，以應對正常的輕微視窗污染情況。光源穩定性控制可確保在溫差變化較大以及傳感器老化情況下光學系統的穩定。每秒刷新一次。
發射光頻率： 850nm
