概述
Ca mpbell Scientific 時域反射系統用于J確測量土壤體積含水量、土壤體積電導率、巖S形變、邊坡穩定性或用戶自定義時域測量。全部系統包括1 臺TDR200 時域反射、1 臺Ca mpbellScientific 數據采集器、SDM8X50 同軸多路器、TDR 探針和PCTDR 軟件。通常情況下，系統供電采用10 W 太陽能板和密封可充電電池。
優勢與特點
操作簡潔，低成本高性能的TDR200 時域反射儀，性能表現優于其它TDR 時域反射儀
兼容CR6，CR800，CR850，CR1000X，CR1000 和CR3000
無損、長期、原位土壤測量
可在2 秒內同時測量土壤水分、電導率或反射波形（250 個數據點）
Z多可測量512 支TDR 探針
使用PCTDR 軟件進行系統設置，簡單易行
在-40℃至55℃范圍內均可使用
組件
12V 直流電源（以PS150 為例）
數據采集器（以CR1000 為例）
TDR200 時域反射儀
SDM8X50 8 通道50 歐姆固態同軸多路器

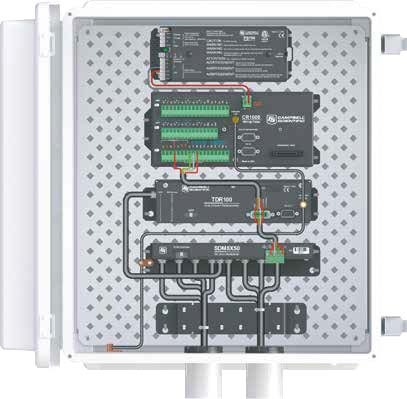

ENCTDR100 野外機箱
COAXTDR-L TDR 同軸電纜
5 芯電纜(pn 32559)，TDR200 和ENCTDR100 附帶；
CABLE5CBL 亦可
Z多可接入512 支三針式TDR 探針（下圖為CS605）
定制系統
TDR200 系統可以完全Z由定制，用戶可以根據項目需求進行配置，以下為相關組件：
TDR 探針
CS605—推薦用于常規土壤
( 土壤體積電導率≤ 1.4 dS/m) 和線纜長度≤ 15 m.
CS610—推薦用于常規土壤
( 土壤體積電導率≤ 1.4 dS/m) 和線纜長度≤ 25 m.
CS630—推薦用于高電導率的土壤
( 土壤體積電導率≤ 3.5 dS/m) 和線纜長度≤ 15 m.
CS635—推薦用于高電導率的土壤
( 土壤體積電導率≤ 3.5 dS/m) 和線纜長度 ≤ 25 m
CS640—推薦用于非常高電導率的土壤
( 土壤體積電導率≤ 5 dS/m) 和線纜長度 ≤ 15 m
CS645—推薦用于非常高電導率的土壤
( 土壤體積電導率≤ 5 dS/m) 和線纜長度 ≤ 25 m
多路器
系統使用3 層多路器可Z多測量512 支探針。D一層包括TDR200 和一個多路器。每個多路器Z多可連接8 根同軸線纜。同軸線纜可連接TDR 探針或下一層的多路器。SDM8X50 50 歐姆8 通道同軸多路器 — 由金屬外殼防護的多路器電路板和一個單獨的用于固定同軸線纜的應力消除支架組成。可安裝在墻上或機箱背板上。如采購選項為-E，則包括一個10x12 in. 的機箱。
野外機箱
ENCTDR100 16x18 in. 機箱—可放置數據采集器、電源、TDR200、SDM8X50，設備之間的SDM 和同軸線纜也可放置在內。
通訊
可使用以太網、移動數據、光纖、RS-485、衛星和電話。
軟件
PCTDR 3.0 — 用于TDR 和傳感器設置、故障排查和程序生成。PCTDR 兼容Windows 10, 8, 7 和Vista。
LoggerNet — 支持遠程通訊、數據采集器編程、
數據傳輸和數據處理等。
