Warden 在線式TDR土壤水分測量系統
Warden是一款在線式TDR（時域反射）土壤濕度、溫度和電導率測量系統。Z小巧的內部數據記錄儀，包含8個通道，可在實驗室和野外使用。微型傳感器采用TDR原理，探針分析高頻約為1.5GHz的脈沖。特殊的傳感器形體設計具有低導熱性，避免了寄生植物“熱橋”效應對傳感器附近土壤水分分布的影響?？梢苑奖愕嘏c互聯網連接，實現云數據存儲、遠程數據訪問、內部時鐘的配置和同步。
技術原理
時域反射（Time Dom ain Reflect o metry，TDR）Z
主要特點
Z小巧的數據采集器可擴展到16個
采用TDR原理1.5GHz高頻脈沖
同步測量土壤溫度、濕度和鹽度
無需特殊維護
工作模式和睡眠模式下的超低功耗
技術參數
Warden 數據采集器
通道 8 通道，Z多可連接16個Warden單元
校準 每個TDR通道和TDR傳感器都可以單獨校準
供電 6 -15 V DC
工作溫度 -10 到 85℃

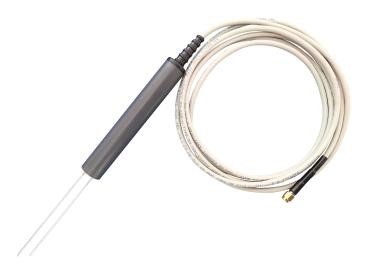

TDR-001 土壤濕度傳感器 和 TDR-002 土壤濕度、溫度、電導率傳感器
精度 土壤濕度 ±2%，電導率±10 %, 溫度 0.5℃
傳感器 兩根直徑2 mm，間距16 mm，長100 mm的不銹鋼平行探針
測量區域 直徑約為5厘米，高度為11厘米的圓柱體
傳感器本體 PVC管，外徑2厘米，長度可選（15厘米至150厘米或更長），取決于傳感器安裝的S度
線纜長度 從傳感器到終端連接器的距離為1.5到9米
TDR-003 實驗室用土壤濕度和鹽分微型探針
安裝孔 公制螺紋直徑8mm，高3.3mm
傳感器 兩根長53mm,直徑為0.8mm，間距為5mm的不銹鋼平行探針
測量區域 直徑約為5毫米，高度約為60毫米的圓筒
線纜長度 從傳感器到終端連接器（或多路數采）的距離為2米
TDR-004 實驗室用迷你型土壤張力計
壓力膜 長15毫米，直徑3毫米陶瓷杯，
漂移 20mbar/月，相對誤差：15%，分辨率：1mbar
線纜長度 2m
安裝孔 直徑8mm
TDR-005 實驗室用土壤溫度傳感器
量程 -20°C到 +60°C
分辨率 0.01°C
J對誤差 不超過±1°C或單獨校準時±0.1°C
線纜長度 2m
安裝孔 直徑8 mm，螺紋為8/1.5 mm
土柱金屬筒（用于放置土柱樣品和安裝傳感器）
規格 筒壁厚2.75mm，高100mm，內徑55mm
特點 筒壁分布有傳感器安裝孔，用于安裝LP/ms和LP/p傳感器。安裝孔螺旋分布，盡可能減少傳感器之間的影響
