CS241DM?Pt-1000 A類光伏板（PV）模塊背面溫度傳感器數字Modbus RS-485輸出
概覽

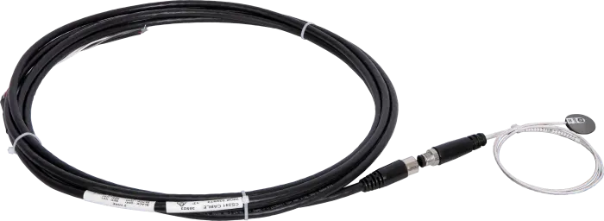

CS241DM 是一種可表面安裝的模塊背面溫度傳感器，具有專為雙面光伏 (PV) 模塊性能評估和污染而設計的功能。傳感器頭經過重新設計，安裝更方便。測量性能得到了改進，占用空間更小，經過優化以減少模塊背面陰影并消 除表面冷Q。其他改進包括更大的傳感器與模塊的粘合/粘附力以及具有更高額定溫度的更細的 Teflon 電纜。為了滿足性能驗證的要求，每臺 CS241DM 都配備了 NIST 可追溯的序列化校準證書。
這款智能傳感器是 CS241 Pt-1000 A 類模塊背面溫度傳感器的數字 Modbus 版本。
優勢與特點
數字 Modbus 輸出
重新設計以實現雙面光伏組件的Z佳性能
易于安裝，具有Z大的傳感器與模塊的粘合強度和更小的外形
每個傳感器都提供 NIST 可追溯的序列化校準證書
符合或超過 IEC 61724 A 類性能規范
精M Pt-1000 A 類傳感元件
符合 IEC 60751、DIN EN 60751（根據 IEC 751）
IP68 等級，使傳感器適用于浮動光伏陣列
纖薄的設計可Z大限度地減少傳感器對雙面的影響（小于全尺寸電池面積的 2%）
導熱系數大于 600 W/(m2*K)
Z大的傳感器到模塊粘合
耐高溫至 150°C
使用 24 位 A/D 和精M電阻進行內部四線測量，以提高測量精度
快速傳感器頭連接，便于安裝和更換
產品規格
測量不確定度 ±0.3°C
浪涌保護 1200 V 隔離
電源電壓 5 至 30 Vdc
功耗 15 mA
工作溫度范圍 -40° 至 +150°C
運輸尺寸 17.15 x 11.13 x 6.05 厘米（6.75 x 4.38 x 2.38 英寸）
裝運重量 90.7 克（0.2 磅）
傳感器
傳感器精度 1000 ohm A 類鉑傳感元件 (Pt-1000)
A 類 PRT 精度 ±(0.15 + 0.002T)°C
溫度系數 TCR = 3850 ppm/K
長期穩定性 Z大 Ro 漂移 0.04%（在 400°C 下 1000 小時后）
磁盤材料 陽J氧化鋁
磁盤直徑 2.54 厘米（1.0 英寸）
高度 0.419 厘米（0.165 英寸）
重量 ~27 g (0.06 lb)，帶連接器和 1 m (3 ft) 電纜
IP 等級 IP68 等級（自我認證）：1 m 浸沒 90 分鐘
符合 IEC 60751、DIN EN 60751、工業設計（IEC 4 級）（根據 IEC 751）的行業認證
通訊
協議 Modbus RTU 協議（通過 RS-485）
格式化 8 個數據位，1 個停止位，默認為偶校驗（用戶可配置）
波特率默認為 19,200 bps（用戶可配置）
Modbus ID 默認為Z后兩位序列號（用戶可配置）
電纜（傳感器頭到 DM 板）
護套材料 白色半光 PFA 絕緣（鐵氟龍）
護套等級 -75° 至 +250°C
Z小彎曲半徑 6 mm (0.25 in.) 距離傳感器盤至少 6 mm (0.25 in.)
電纜直徑 0.216 厘米（0.085 英寸）
電纜長度 0.9144 m (3 ft)
電纜（DM 板到 PT）
Z高額定溫度 75°C 和 80°C（護套 105°C；油 75°C）
Z低額定溫度 -40°C
導體材料 22 AWG 19/0.0058 多股鍍錫銅
電纜類型 4 雙絞線絞合在一起并用透明聚酯膠帶包裹形成電纜芯
護套材料 熱塑性彈性體，1.07 毫米（0.042 英寸）標稱壁厚（壓力）
絕緣材料 高密度聚乙烯 0.254 毫米（0.01 英寸）標稱壁厚
介電強度 2000 V RMS
批準
UL AWM 2463 (80C 600V)
NEC (UL) 型 PLTC
NEC (UL) TYPE CMX 戶外 – CM
CEC C(UL) TYPE CMX 戶外 – CM
賓夕法尼亞州 D.E.P. – MSHA
電纜總直徑 7.37 毫米標稱 ± 0.13 毫米（0.29 英寸標稱 ± 0.005 英寸）
遵守
EMC 合規性符合電磁兼容性指令 (EMC)。
RoHS2 符合限Z有害物質指令 (RoHS2)。
根據 TIA TSB-184 中的建議安裝時，符合 POE 標準 (802.3af) 至 100 米。
CAT5e 電纜將滿足 100 米長度的 CAT5e 通道要求。
