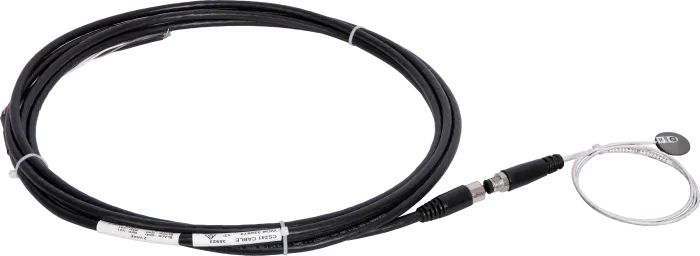

CS241?Pt-1000 A類光伏（PV）模塊背面溫度傳感器美國CAMPBELL
概覽
CS241是Ca m pbell Scientific的下一代模塊背面溫度傳感器，具有新的功能，專為雙面光伏（PV）模塊的性能評估和防污設計。傳感器經過重新設計，更容易安裝。測量性能得到了改 善，占地面積更小，經過優化，可以減少模塊背面的遮擋，消 除表面冷Q。其他改進包括更大的傳感器與模塊的結合/粘附力和更薄的特F隆電纜，其溫度等級更高。為了滿足性能驗證的要求，每個CS241都有一個NIST可追溯的系列化校準證書。
優勢與特點
經過重新設計，在雙面光伏組件上具有Z佳性能
易于安裝，具有Z大的傳感器與模塊的結合強度和較小的輪廓
每個傳感器都有NIST可追溯的序列化校準證書
符合或超過IEC 61724 A 級性能規范
Pt-1000 A 級傳感元件
符合IEC 60751、DIN EN 60751（根據IEC 751）的規定
IP68等級，使傳感器適合在浮動的光伏陣列上使用
纖細的設計使傳感器對雙面性的影響降到Z低（小于全尺寸電池面積的2%）。
熱導率大于600 W/(m2*K)
傳感器與模塊的Z大粘合度
高溫等級達到150°C
兩線制和四線制配置，滿足數據記錄器的通道數和精度--在任何電纜長度上都是如此
傳感器頭快速連接，更容易安裝和更換
產品規格
傳感器精度為1000歐姆的A類鉑金傳感元件（Pt-1000）。
工作溫度范圍 -40°至+150°C
A類PRT精度±(0.15 + 0.002T)°C
溫度系數 TCR = 3850 ppm/K
長期穩定性 Z大R0漂移0.04% (400°C下1000小時后)
測量電流 0.1 至 0.3 mA
不確定性 使用CR1000X測量和控制數據記錄器測量時，在-40°至+100°C的測量范圍內，溫度不確定性為±0.3°至0.4°C。
磁盤材料 陽J氧化鋁
圓盤直徑 2.54 cm (1.0 in.)
高度 0.419 cm (0.165 in.)
重量~27克（0.06磅），帶連接器和1米（3英尺）電纜
傳感器電纜
護套材料 白色半光PFA
Z小彎曲半徑6毫米（0.25英寸），離傳感器盤至少6毫米（0.25英寸）。
電纜直徑 0.216 cm (0.085 in.)
電纜長度 0.9144 m (3 ft)
主電纜
護套材料 黑色半光PVC，UL VW-1耐曬，適合戶外使用
UL AWM 10012 1000V 105°C
電纜直徑 0.622 cm (0.245 in.)
合規性
-注：合規性信息可在網頁的文件部分找到。
認證 UL AWM 2586 1000V 105℃；CSA AWM 600V 105℃ FT1
電磁兼容性 符合電磁兼容性指令（EMC）。
RoHS2 符合危險物質限Z指令（RoHS2）。
行業認證 符合IEC60751，DIN EN60751，工業設計（IEC 4級）（根據IEC751）。
IP等級 IP68等級（自我認證）。浸沒1米，持續90分鐘
