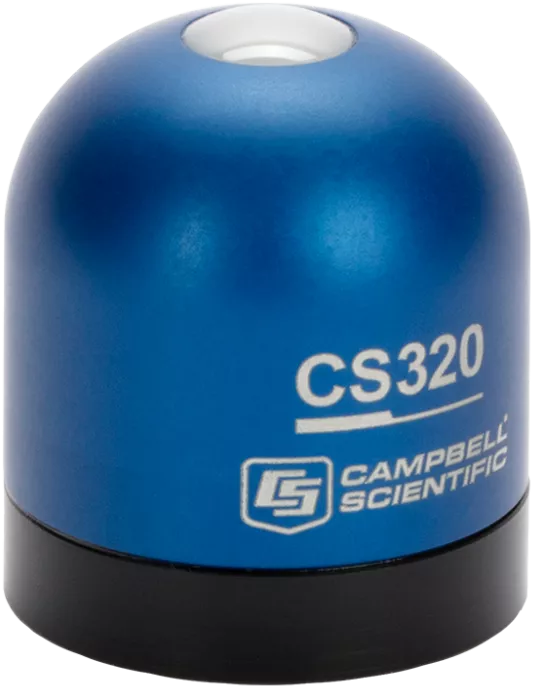

CS320數字熱電堆總?cè)丈浔矶滩ㄝ椛浔磔椛溆?jì)美國CAMPBELL
概覽
CS320是一種數字熱電堆輻射表，測量廣P短波輻射，并通過簡單的SDI-12協議與數據記錄器進行通信。這種傳感器的設計消 除了可能對數據質量產生不利影響的測量誤差和編程錯誤。
這種輻射表的設計大大改 善了全球太陽輻射的測量（即使在陰天的情況下），而不增加大量的成本。CS320適用于從環境研究到農業到大型中尺度天氣網絡（mesonets）的應用。
CS320使用陽J氧化鋁機身和IP68等級的316不銹鋼M8連接器（海洋等級）制造。CS320傳感器是加熱的（可在用戶控制下開/關），允許在不斷變化的環境條件下連續工作。傳感器上存儲著測溫儀的校準數據。
優勢與特點
熱電堆傳感器消 除了與硅電池測溫儀有關的光譜誤差
比其他熱電堆傳感器的價G低得多
板載傳感器可自動檢測CS320是否處于水平狀態，以便進行安裝、診斷和遠程故障排除
設計用于長期穩定和部署
圓頂形的傳感器頭允許露水和雨水流走
內部加熱器可減少露水、霜凍、雨和雪造成的誤差
SDI-12數字輸出
可從傳感器頭上拆下防水連接器，以便快速、方便地進行維修
校準數據存儲在傳感器上
產品規格
傳感器 熱電堆探測器、丙烯酸擴散器、加熱器和信號處理電路安裝在一個鋁制外殼中。
測量說明 測量G譜短波輻射
ISO分類C級（D二類）。
校準不確定性 ± 2.6%
測量范圍0至2000 W/m2（凈短波輻照度）
測量可重復性 < 1
長期漂移 < 2% (每年)
非線性< 1
靈敏度 0.057 mV/W/m2
探測器類型 黑體熱電堆
SDI-12 響應時間 2 秒
視野 (FOV) 180°
光譜范圍 385至2105納 米(50%點)
方向性（余弦）響應 < ±20 W/m2 (在80°太陽天頂)
溫度響應 < 5% (從-15°到+45°C)
輸出SDI-12（版本1.4）1200 bps
零點偏移A 8 W/m2
零點偏移B < 5 W/m2
操作溫度范圍 -50°到+60°C
工作環境 0到100%的相對濕度
加熱器 0.2 W (板載)
加熱器電源要求 25 mA 電流消耗（12 Vdc時）
輸入電壓要求 6至24 Vdc
電流耗盡
5 mA (測量)
3 mA (待機)
每日總量的不確定性 < 5%
云層引起的誤差±2 %。
機械等級 IP66/68
工廠校準 可追溯到二級標準黑體熱電堆輻射計，可追溯到瑞士達沃斯的世界輻射基準。
符合標準
2011/65/EU RoHS指令
2015/863/EU RoHS鄰苯二甲酸鹽修正案
保修4年，針對材料和工藝的缺X
直徑3.43厘米（1.35英寸）
高度3.96厘米（1.56英寸）。
重量~65克（2.3盎司）
