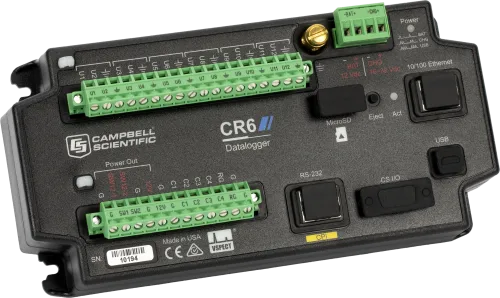

CR6測量控制數據采集器CAMPBELL
概覽
CR6 測量與控制數據采集器，作為數據采集系統的功能強大的核心組件。CR6匯集了Campbell Scientific 數據采集器的優點于一身，添加了更快速的通訊，低功耗要求，內置的 USB接口，簡潔的尺寸，模擬輸入精度及分辨率。CR6 還引進了我們新的U型通用功能端子，通過設計獨特的方式，可以接入傳感器有模擬的、數字的、或智能型的傳感器都能被接到U端子上。CR6也是一款可以靜態振弦測量的多用途數據采集器。
在惡劣環境中運行，標準工作范圍為 -40° 至 +70°C，擴展工作范圍為 -55° 至 +85°C
直接連接到計算機的 USB 端口
U 端子可配置為您想要的：模擬或數字、輸入或輸出
使用我們的 VSECT? 頻譜分析技術支持靜態振弦式測量
通過高分辨率測量（至 0.05 μV，24 位 Adc）區分?jǐn)?shù)據值的微小變化
包含一個板載 CPI 端口，用于托管 Campbell 傳感器和分布式模塊 (CDM)
通過 10/100 以太網 RJ-45 或通過 USB 的以太網（虛擬以太網）直接連接到以太網
包括用于擴展內存需求的 microSD 卡驅動器
使用 SDI-12、RS-232 和/或 RS-485 提供簡單的串行傳感器集成和測量
支持完整的 PakBus? 網絡
包括用于通過網絡瀏覽器直接連接的嵌入式網頁
技術參數：
掃描速率：1000Hz
U端口：U端口可通過軟件設置用來測量模擬或者數字信號
模擬輸入通道：*多12個單端或6對差分
脈沖計數器：*多16個（C1～ P4 和U1～U12 端口）
開關激發通道：*多12個激發電壓或電流
通訊端口：CS I/O, SDI-12, RS-485, CPI, RS-232, USB Micro B, Ethernet
數據存儲端口：microSD
數字控制端口: *多16個I/O( C1～C4，U1～U12 端口)
CPI端口：1個
輸入電壓范圍：±5 V
模擬電壓精度：±（0.04%讀數+偏移量），當0℃～+40℃時
? ? ? ? ?±（0.06%讀數+偏移量），當-40℃～+70℃時,
? ? ? ? ?±（0.08%讀數+偏移量）， 當-55℃～+85℃時(（限于低溫?cái)U(kuò)展型CR6-XT）
模擬分辨率：0.05μV
模擬數字轉換位數：24位
供? ? 電：16～32Vdc（CHG）；10～18Vdc（電池）；
平均功耗:? ＜1mA @12Vdc（休眠狀態時）；
3mA @12Vdc（1Hz采樣頻率）；
67mA @12Vdc（20Hz采樣頻率）；
工作溫度范圍：-40℃～+70℃（常溫型）；
? ? ? ? -55℃～+85℃（低溫?cái)U(kuò)展型CR6-XT）
支持的網絡協議：Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP,? ? ? ? ? ? ?SLAAC, SNMPv3, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS
支持的通訊協議：CPI, PakBus, SDM, SDI-12, Modbus, TCP, DNP3, UDP, NTCIP, NMEA 0183, I2C, SPI, and others
內? ? 存： (CPU,程序存儲)：4MB
（數據存儲）：4MB SRAM+ 128MB flash；借助MicroSD數據存儲卡可擴展至16GB
時鐘精度：±3min/年? ?
重? ? 量：0.42 kg? ?
體? ? 積：21.0x10.2x5.6cm
