美國CAMPBELLSkyVUE?8M激光雷達云高儀
概覽
SkyVUE?8M激光雷達測云儀是快速戰術部署的理想選擇（用于永J或臨時安裝），適用于所有氣候條件下的應用。

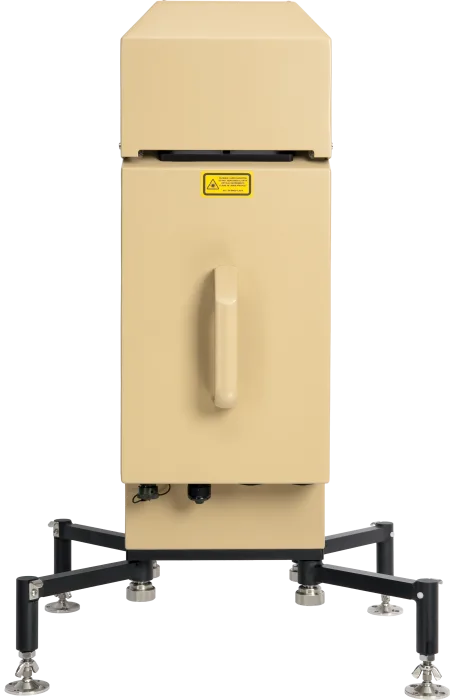

該測云儀的結構堅固，只需Z少的維護，可在惡劣的環境中連續使用和多次部署。SkyVUE?8M的設計易于攜帶，它有獨特的快速部署穩定腿，重量輕，設計緊湊，有米色表面和兩個帆布罩，適合所有應用。
SkyVUE?8M有許多標準功能，包括傾斜的底座、用于自動校正云層高度的兩軸傾角儀、加熱器、鼓風機和用于在所有條件下操作的太陽過濾器，這使得在世界各地的部署成為可能。
SkyVUE?8M的工作范圍為8公里，符合或超過所有必要的ICAO、CAA和WMO要求和建議。
獨特的標準功能包括易于操作的平流層校準和雙時鐘，以加強其許多連續的診斷性自我檢查，并提供持續、可靠和準確的性能保證。
優勢與特點
單透鏡設計，具有高信噪比和Z大的探測器靈敏度，在低海拔和高海拔地區具有更高的性能。
重量輕、體積小，具有Z大的便攜性
快速部署的穩定腿
帶有護罩的多種偽裝選擇
低功耗，有多種電源選擇
獨特的兩個獨L的內部石英鐘的連續比較，消 除了時鐘漂移的可能性，確保測量的信心
用戶友好的平流層校準能力，利用提供的校準板進行簡單的測試，便于現場設置和校準
產品規格
尺寸 763 x 360 x 253 mm (30.0 x 14.2 x 10.0 in.) 包括底座和手柄
重量18公斤（39.7磅），不包括電纜
儀器性能
報告范圍 0至8公里（0至26,250英尺）
Z小報告分辨率 5米（16.4英尺）
硬目標范圍精度±0.25%，±4.6米（15.1英尺）。
報告周期 2至600秒
報告的云層 Z多四層（天空條件下Z多五層）。
根據WMO對SYNOP和METAR代碼的要求，天空狀況最多可報告五層，覆蓋率為Oktas，作為標準。
激光器類型 InGaAs
激光波長912nm(±5nm)
MIL-STD-80g（用于抗沖擊和振動）
DEF STAN 00-035 (用于抗沖擊和振動)
電氣規格
電源
僅X直流電源
10至40Vdc，12Vdc時電流消耗9A，24Vdc時4.5 A
接口-維護型USB 2.0（兼容USB 1.1）
接口-波特率300至115200 bps
接口-數據 RS-232 / RS-422 / RS-485 / 以太網選項輸出連接器的標準接線不支持RS-422和RS-485功能。支持RS-485和RS-422的功能只能通過特別訂單提供。
環境規格
溫度范圍 -40°至+60°C (-40°至+140°F)
濕度范圍 0 至 100% RH
IP等級 IP66 (NEMA 4X)
Z大風速55米/秒（123英里/小時），如果牢牢地固定在地面上（無偽裝蓋）。
合規性和測試
-注：關于合規性和測試的更多細節，可根據要求提供。
電磁兼容性 EN 61326-1:2013
電氣安Q合規性 EN 61010-1:2010
激光安Q標準 EN 60825-1:2014
眼睛安Q標準1M級
振動 BS EN 60068-2-6:2008 測試 Fc: 振動（正弦波）
頻率范圍5至150赫茲（超過勞埃德船級社的測試水平）
