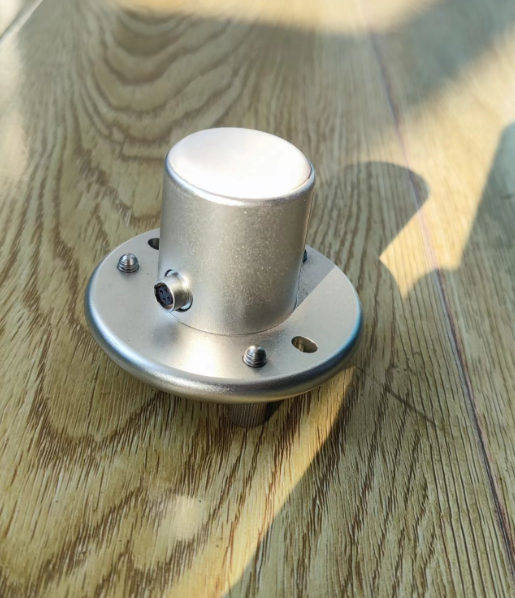

HWN-101A總輻射表太陽能利用氣象農業建筑材料老化大氣污染
一、 用途? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
0.3μm? ? ? ? ?3.0μm??
該表用來測量光譜范圍為0.3-3μm的太陽總輻射，也可用來測量入射到斜面上的太陽輻射，因此，它可廣泛應用于太陽能利用、氣象、農業、建筑材料老化及大氣污染等部門做太陽輻射的測量。
二、工作原理? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
硅光電池是一種直接把光能轉換成電能的半導體器件。它的結構很簡單，核心部分是一個大面積的PN 結，把一只透明玻璃外殼的點接觸型二J管與一塊微安表接成閉合回路，當二J管的管芯（PN結）受到光照時，你就會看到微安表的表針發生偏轉，顯示出回路里有電流，這個現象稱為光生伏特X應。硅光電池的PN結面積要比二J管的PN結大得多，所以受到光照時產生的電動勢和電流也大得多，根據輸出與太陽輻射線性關系測算太陽輻射。
三、技術參數?
1.靈敏度:7～14μV／w/m-2
2.響應時間: ≤1秒(99%)；
3.內阻:約20Ω；
4.穩定性:±2%；? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
5.余弦響應:≤±5%(太陽高度角10°時)；
6.溫度特性:±2%(-40℃～+65℃)；
7.誤差:±10%；
8.重量:100g；
9.測試范圍:0～2000W/m2
10.信號輸出:0～20mV；
11．大?。旱妆P(pán)直徑105mm,高50mm；
12．線纜長度：3米
