TDR-315N TDR-315H TDR-305N TDR-310W TDR-310H土壤水分溫度 電導率傳感器

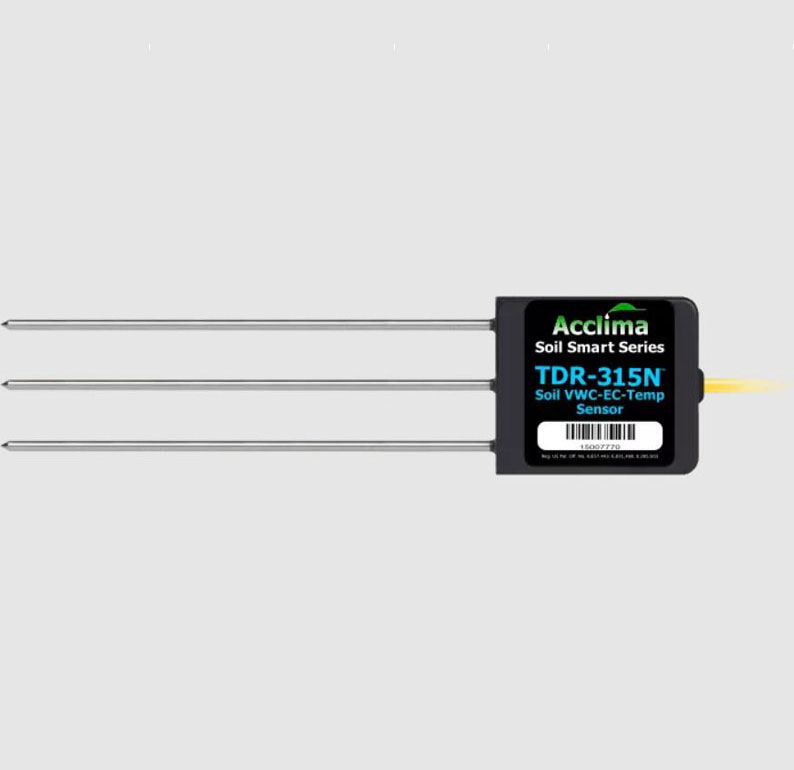

1、TDR-315N 土壤水分含量傳感器在包括陶土在內的六種不同土壤之間展示了始終如一的Z越性能和可重復性。允許波形捕獲。
TDR-315N具有高壓波形輸出，這使得它可以在土壤電導率較高時Y效地進行測量。它是一個完整的集成時域反射計，結合了超快速波形生成和數字化功能與J確的 5 皮秒分辨率時基和高度復雜的波形數字化和分析固件，提供土壤傳播波形的時域分析。其形狀因數專為較淺的水平安裝而設計，在這種情況下，它被P進入已挖掘到所需測量深D的溝槽的側壁。?
提供了一個傳感器導向器，以確保波導桿在將它們推入土壤時是平行的。它通過 3 線 SDI-12 接口提供讀取數據，并與任何符合 SDI-12 1.4 版及更早版本的數據記錄器兼容。
介電常數
測量范圍：0-100
?分辨率：0.1
重復性（RMS 偏差）：0.07
精度：±2
穩定性（體積電導率0-6000uS/cm）：±1
體積含水量
測量范圍：0-100% VWC
分辨率：0.1% VWC
重復性（RMS 偏差）：0.07%
精度：±2%
穩定性（體積電導率0-6000uS/cm）：±1%
溫度
測量范圍：-40-+60°C
分辨率：0.1°C
重復性（RMS 偏差）：0.01°C
精度（+5-+35°C）：±0.25°C
精度（-15-+50°C）：±0.5°C
體積電導率
測量范圍：0-10000μS/cm
分辨率：1μS/cm
重復性（RMS 偏差）：3μS/cm
精度(0–1000 uS/cm)：±25μS/cm
精度(1000–2500 uS/cm)：±2.5%
精度(2500–6000 uS/cm)：±5%

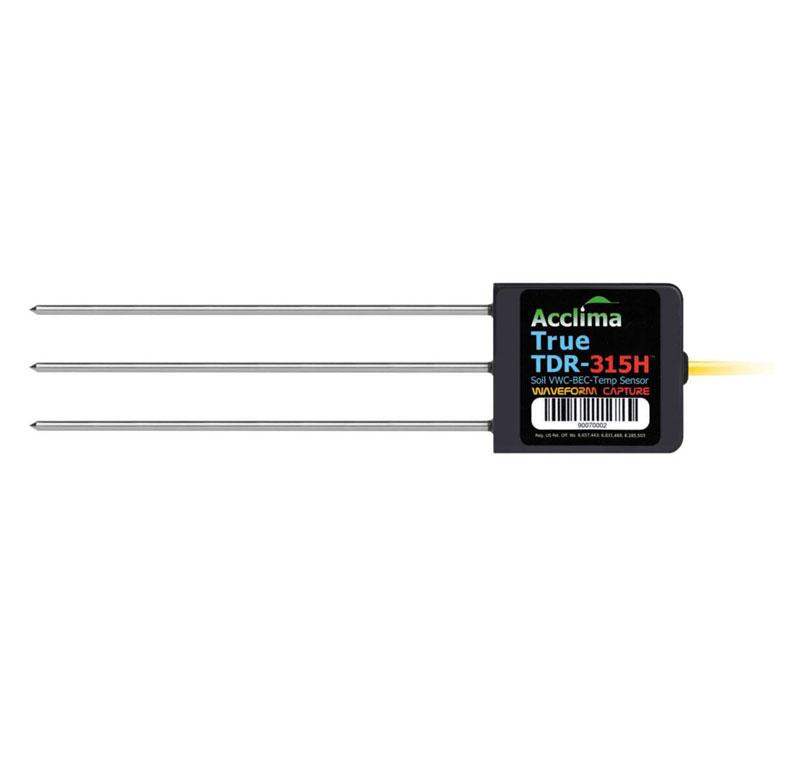

2、TDR-315H土壤水分溫度電導率傳感器?
TDR-315H是一款完全集成的數字 TDR 土壤水分傳感器，其能耗僅為 N 系列土壤水分傳感器兄弟產品的一小部分，但仍保持 150 皮秒的上升時間以實現Z越的J度。不適用于粘土含量高或體積 EC 高于 1800 μS/cm 的土壤。
TDR-315H 是一款時域反射計土壤濕度傳感器，旨在提供土壤和其他多孔介質中的G精度體積含水量測量。它采用了與基于控制臺的 TDR 儀器相同的基本 TDR 組件，安裝在同樣支持 15 cm 波導的小型外殼內。?
TDR 功能直接耦合到波導，從而X除了與傳統 TDR 設備相關的同軸電纜。同軸電纜的缺失為 TDR315H 提供了更高帶寬的波形數據，從而比昂貴的傳統 TDR 提高了分辨率和靈敏度。
TDR-315H 是一個完整的集成時域反射計，結合了超快速波形生成和數字化功能與J確的 5 皮秒分辨率時基和高度復雜的波形數字化和分析固件，提供土壤傳播波形的時域分析。其形狀因數專為較淺的水平安裝而設計，在這種情況下，它B迫進入已挖掘到所需測量深D的溝槽的側壁。?
它的主要改進是更快的上升時間、Z形入射波、G低的功耗和非?？斓捻憫?yīng)時間。
技術指標：
土壤體積含水量：0～100％ VWC
分辨率：0.1％ VWC
重復性（RMS 偏差）：0.07%
準確度：±1％ (粗中介質)
±2.5％ (X紋理介質)
土壤溫度：-40～+60℃
分辨率：0.1℃
重復性（RMS 偏差）：0.1%
準確度：±0.25℃
介電常數范圍：1～80
分辨率：0.1
重復性（RMS 偏差）：0.07
準確度：±1％(粗中介質)
±2％(X紋理介質)
土壤體積電導率：0～5000μS/cm
孔隙水電導率：0~55000μS/cm
分辨率：1 μS/cm
重復性（RMS 偏差）：3 μS/cm
準確度：±25 μS/cm@0~1000μS/cm
±2.5%@1000~2000μS/cm
± 5%@2000~5000μS/cm

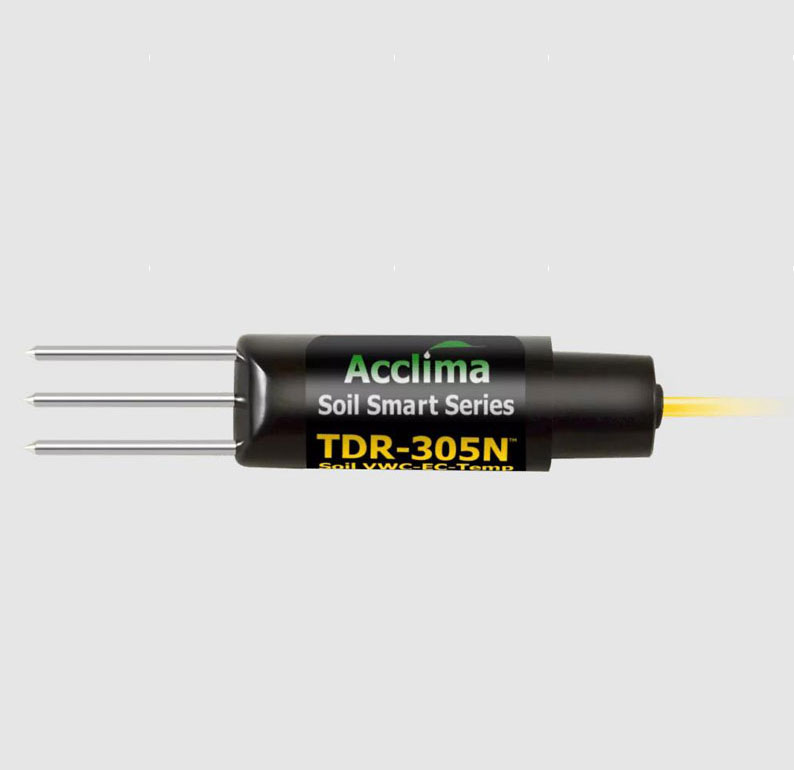

3、TDR-305N TDR 土壤水分傳感器?
完全集成的 TDR 土壤水分傳感器準確地產生 VWC 和 BEC/PWEC，具有 300 pico-second 的高速上升時間，用于詳細的波形分析。專為讀取讀數時的高 EC 容差而設計。適用于含鹽量J高的土壤的測量解決方案。
非常短的波導允許該傳感器進行非常淺的測量，并可用于更高電導率的環境，而犧牲總測量體積。具有高壓波形輸出，這使得它可以在土壤電導率較高時Y效地進行測量。是一個完整的集成時域反射計，將超快波形生成和數字化功能與J確的 5 皮秒分辨率時基和高度復雜的波形數字化和分析固件相結合，提供土壤傳播波形的真實時域分析。其外形設計便于使用 34 毫米平底螺旋鉆在預制孔中進行垂直安裝。?
它與一根 1 英寸 40 號 PVC 管配合使用，該管在安裝到任何所需S度時充當手柄。它通過 3 線 SDI-12 接口提供讀取數據，并與任何符合 SDI-12 1.4 版及更早版本的數據記錄器兼容。?

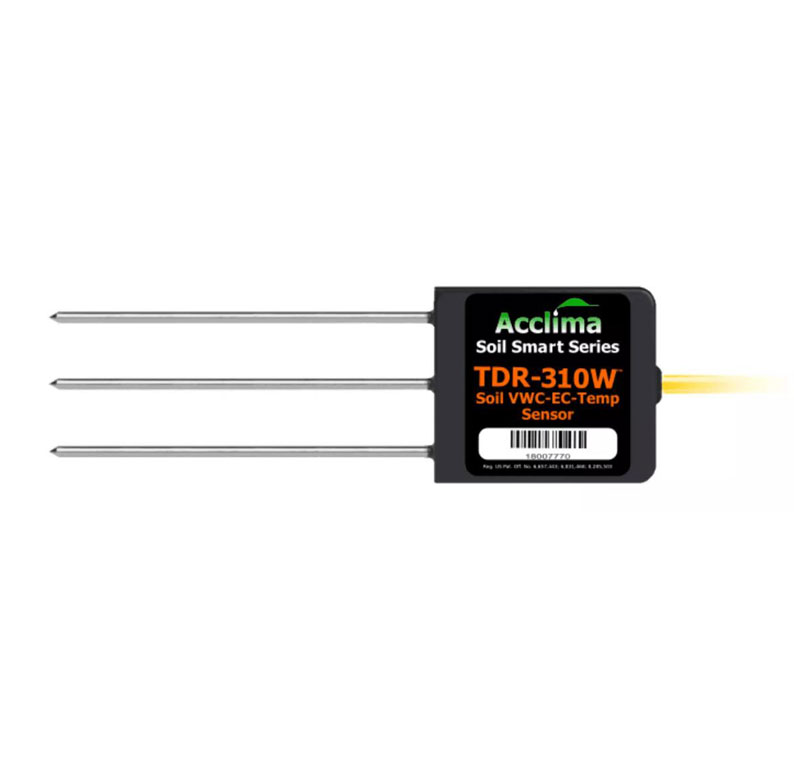

4、TDR-310W土壤水分溫度電導率傳感器?
數字 TDR土壤含水量傳感器適用于各種土壤類型和無土介質。尺寸為 10 厘米的波導棒，非常適合溫室的巖棉立方體。
其較短的桿使其適合標準巖棉塊。它是一個完整的集成時域反射計，結合了超快速波形生成和數字化功能與J確的 5 皮秒分辨率時基和高度復雜的波形數字化和分析固件，提供土壤傳播波形的時域分析。其形狀因數專為較淺的水平安裝而設計，在這種情況下，它B迫進入已挖掘到所需測量S度的溝槽的側壁。
提供了一個傳感器導向器，以確保波導桿在將它們推入土壤時是平行的。
TDR-310W通過 3 線 SDI-12 接口提供讀取數據，并與任何符合 SDI-12 1.4 版及更早版本的數據記錄器兼容。
產品參數
介電常數
測量范圍：0-100
分辨率：0.1
重復性（RMS 偏差）：0.07
精度：±2
穩定性（體積電導率0-3000 uS/cm）：±1
體積含水量
測量范圍 ：0-100% VWC
分辨率 ：0.1% VWC
重復性（RMS 偏差） ：0.07%
精度：±2%
穩定性（體積電導率0-3000 uS/cm）：±1%
溫度
測量范圍：-40-+60°C
分辨率：0.1°C
重復性（RMS 偏差）：0.01°C
精度：±0.25°C（+5-+35°C）
? ? ? ? ?±0.5°C（-15-+50°C）
體積電導率
測量范圍：0-6000μS/cm
分辨率：1μS/cm
重復性（RMS 偏差）：3μS/cm
精度：±25μS/cm(0–1000 uS/cm)
? ? ? ? ?±2.5%(1000–2500 uS/cm)
? ? ? ? ?±5%(2500–6000 uS/cm)

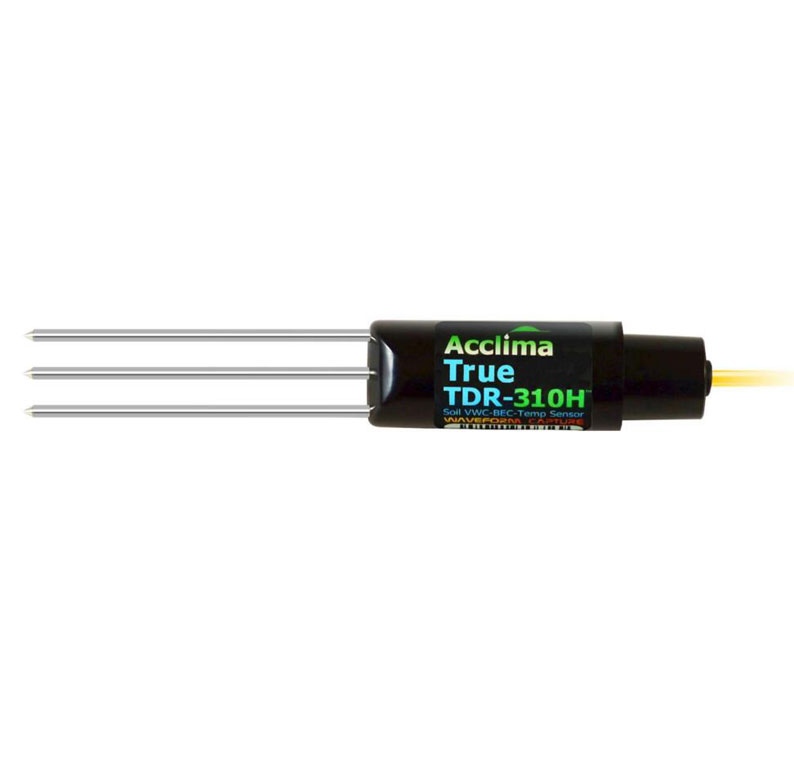

5、TDR-310H土壤水分傳感器?
TDR-310H土壤水分傳感器（土壤濕度傳感器）與其他 Acclim a True TDR 屬于同一系列，但其圓形外形使其可以輕松連接到（附表 40）1" PCV 管道和/或插入到將一根小至 1.25 英寸（40 號 PVC）的接入管插入土壤中指定的S度。
它是一個集成時域反射計，結合了超快速波形生成和數字化功能以及J確的 5 ps 分辨率時基和高度復雜的波形數字化和分析固件，可提供土壤傳播波形的真實時域分析。?
其外形設計便于使用 34 毫米平底螺旋鉆在預制孔中進行垂直安裝。它與一根 1 英寸 40 號 PVC 管配合使用，該管在安裝到任何所需S度時充當手柄。它的主要改進是更快的上升時間、Z形的入射波、更低的功耗和非?？斓捻憫?yīng)時間。
?體積含水量：0% 至 100%
介質介電常數：1 至 80
中體積電導率：0 至 2000 μS/cm
?介質溫度：-40 至 +60 攝氏度
?孔隙水 EC（Hilhorst 模型）：0 至 55000 μS/cm
