SD系列植物桿莖生長傳感器
SD-5M，SD-5Mi，SD-6M，SD-6Mi桿莖生長傳感器
介紹
SD型傳感器是高J密生長傳感器，基于LVDT技術，監測作物桿莖在微米范圍內的微小變化。
植物的生長和水分平衡影響著桿莖每天的行為，生長率大小依據草木階段和環境狀況而定。日變化代表著大部分植物含水量的波動狀況?；趦蓚€直徑范圍變化來評估植物的水分狀態：日收縮幅度和日J(rèn)值趨勢。SD型傳感器可以調查灌溉和其它環境因素比如水分平衡的影響，以及植物的生長。

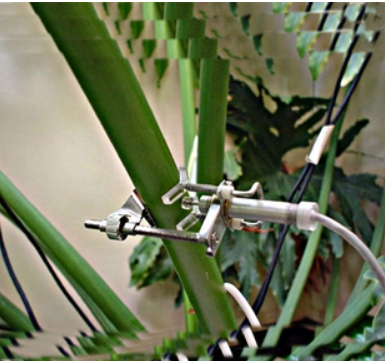

SD型傳感器由一個安裝在特殊固定托架上的LVDT傳感器，以及一個DC供電X號調節器組成。傳感器和信號調節器之間的標準電纜長度為1米，用戶可以根據自己的選擇選擇輸出電纜長度。
連接
電壓輸出Z大電纜長度為10米，4 – 20毫安或0 – 20毫安電流輸出Z大電纜長度為200米。
安裝
通過旋轉調節螺母，從LVDT變送器上分開軸承夾
在兩個傳感器夾之間定位桿莖
通過旋轉調節螺母，使軸承夾返回直到和植物桿莖相接觸
繼續旋轉調節螺母，知道到達需要的位置。如果桿莖在生長，合理的位置是在LVDT桿的行程初始位置；如果桿莖在萎縮，選擇LVDT桿行程的末端。其它案例，保留傳感器在這兩個位置之間
固定傳感器電纜，防止傳感器偶爾輕微的移動
當讀數變得接近0或者5毫米時，再次調節傳感器
?標定表格
V?mA?mm
0.000?4.000?0.000
2.000?20.000?5.000
SD-5/6M型：ΔD = 2.5×U
SD-5/6Mi型：ΔD = 0.3125×I – 1.25
這里，ΔD 為桿莖直徑變化，U為電壓輸出，單位伏；I為電流輸出，單位毫安
技術性能參數
??SD-5P?SD-6P
測量范圍?0 - 5 mm
桿莖直徑范圍，毫米?5 - 25?20 - 70
輸出?SD-5/6M?0 - 2 VDC
SD-5/6Mi?4 - 20 mA
分辨率?< 0.002 mm-
工作溫度范圍?0 - 50 ℃
溫度影響?< 0.02% /℃
供電電壓?10 - 30 VDC
功率?SD-5/6M?Z大1.5 W
SD-5/6Mi?Z大2W
保護等級?IP 64
傳感器和信號調節器之間電纜長度?1 m
