一、概述
雨污水管網水質在線監測系統主要是在地下管網的關鍵節點處安裝水質在線分析儀，實時監測水質變化，然后通過數據傳輸終端采集和上傳數據，實現區域內水質的實時在線監測數據，為整體地下水質污染情況提供數據支撐。監測系統主要由電池能供電系統、無線通信模塊、以及溫度、電導、濁度、溶解氧、pH、液位、流量、氨氮傳感器和UV COD傳感器中的某幾個傳感器組成。數據傳輸采用無線 GPRS 通信方式將測量數據發往Z心站，由Z心站采集軟件接收實時數據并入庫，采用地圖可視化管理的方式實現監測信息查詢和展示，水質參數數據曲線分析，數據查詢及報表打印等功能。

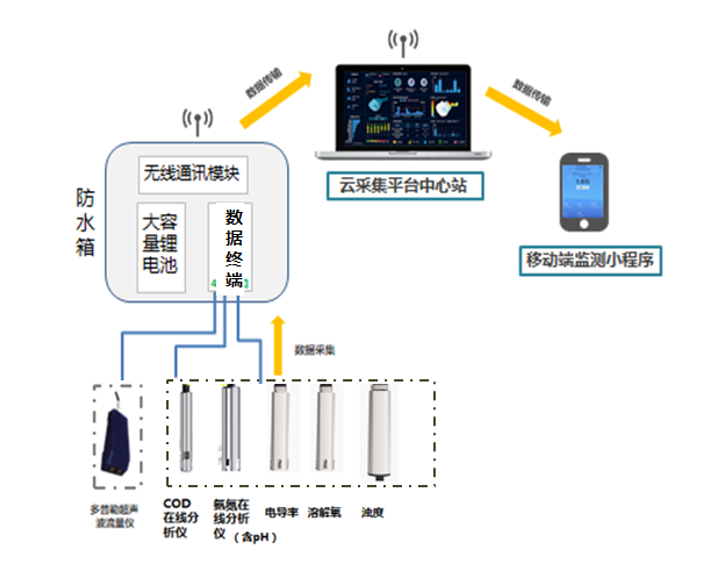

系統組成
?系統有無線數采、傳感器分析、安裝附件、軟件平臺組成。
采集和上報 采集周期10s-60min可設置，默認為30min；?
上報周期2min-24h可設置，默認為30min；
報J 可設置電池欠壓報J、模擬量報J等；?
因子超限報J支持5種報J方式可設；?
存儲器 20000條歷史數據可循環存儲；?
1000條報J數據可循環存儲；
輸出供電 內部電池供電時：12V/200mA?
外部電池供電時：12V/400mA
無線通信 NB-IOT數據傳輸方式；?
支持藍牙BLE通訊；?
支持Modbus-RTU協議（其它協議可定制）；
接口 4路RS485（帶12V電源）
供電方式 內置820Wh鋰電池供電； 可外接電池供電
工作環境 工作溫度：-20℃~60℃；存儲溫度范圍：-40℃~85℃；
防護等級 IP68
尺寸 φ170*227mm
重量 5.5Kg
材料 6061硬質鋁合金；
工作原理 雙波長紫外吸收法
測量波長 254nm，365nm
測量范圍 COD：(0~500)mg/L
濁度補償范圍 200NTU
重復性 ≤1%
測量精度 ≤5%
零點漂移 ±1%F.S.
量程漂移 ±3%F.S.
測量精度 ±5%
檢出限 1mg/L
分辨率 0.1mg/L
防護等級 IP68
通訊接口 RS485，標準Modbus協議 波特率 9600 地址位出廠默認50
尺寸規格 D33mm，L207mm，電纜10米(可定制)
材質 316L不銹鋼
重量 1kg
安裝螺紋 上端/NPT3/4螺紋
工作電壓 9~36V DC
MTBF ≥1440h/次
功耗 0.9 W（電機刷轉動） 0.4W（電機刷不工作）
清潔方式 機械刷
校正周期 1~3個月
工作環境 （0~50）℃
流速范圍 ±5m/s 雙向流?
流速范圍 ±1.0%±1mm/s?
溫度傳感器測量范圍 －25℃～75℃?
溫度精度 ±0.4℃?
水位測量范圍 0-10m?
水位測量精度 ±0.1%FS?
瞬時流量范圍 0.001～65.535 立方米/秒?
數據輸出 水位、流速、面積、流量、累計流量等 工作溫度：－10℃～60℃?
存貯溫度 －20℃～70℃?
防護等級 IP68?
防爆等級 Ex ia?
工作電壓 DC7-15V?
功耗小于 0.4W?
通訊協議 MODBUS RS485?
傳感器尺寸 220*76*38mm?
工作原理 靜壓
測量范圍 0～10m，
測量精度 ±0.5%
分辨率 1mm
防護等級 IP68
通訊接口 RS485 標準 MODBUS 協議
材質 316不銹鋼
重量 0.2kg
工作電壓 12VDC
環境溫度： -20℃～65℃?
