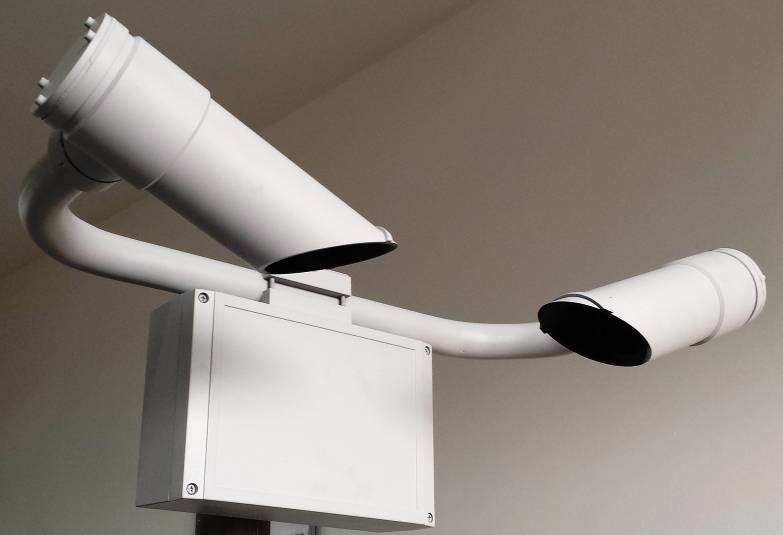

HW1000能見度儀
HW1000能見度儀提供與氣象能見度相關的測量，傳感器是基于氣溶膠前散射原理而設計的，是繼透射式能見度儀發展起來的新一代氣象能見度監測設備。傳感器可廣泛用于氣象臺站、遠程自動氣象站以及機場、高速公路、航道、船等部門。
HW1000能見度儀由光發射器、光接收器及微處理控制器等主要部件組成。發射器發射紅外脈沖光，接收器同時檢測大氣中氣溶膠粒子前向散射的脈沖光強度，所有測量信息由微處理控制器搜集并通過專門的數學模型算法轉化為氣象光學視程Meteorological Optical Range（MOR）。
HW1000能見度儀需要一個12DC的電源和一個三線RS－232/RS-485通訊線纜。儀器將氣象能見度數值和狀態信息通過通訊接口發送到監控中X的上位機。
HW1000能見度儀提供多組內置命令用于配置系統參數和控制系統多種功能。在組裝和維護過程中，需要一個顯示終端來檢查系統參數，并可能用來更改參數值。
結構組成
能見度儀由以下各部分組成
?a發射器
b）接收器
c）微處理控制器/接線盒
技術指標
機械指標
尺寸（長x寬x高）：610mm x 230mm x 300mm
重量： 小于10kg?
安裝： 安裝在已架設好的圓形立柱上
材料： 陽極化處理硬質鋁，外表面加噴漆保護
電力指標
電源： 交流110VAC/220VAC ±20%或直流12VDC
功率： 小于5W，典型值4W
光學指標
散射角覆蓋：39o—51 o 前散射
峰值波長： 870nm
帶? ? 寬：? ?100nm
光譜響應度： 最大響應在870nm，0.65 A/W?
測量指標
測量范圍： 5m—10km（可擴展到50Km）
測量精度： ≤2km ，誤差±2%
2Km—10km，誤差±5%
10Km—50km，誤差±15%
儀器一致性：≤±4%
更新間隔： 15秒
線性動態量程： 3000：1
可靠性與維護周期
平均無故障工作時間（MTBF）：大于18000小時
清潔光學鏡頭：3個月，或視使用環境而定
環境適應性
工作環境溫度： －40—+60℃
工作相對濕度： 0—100%
地域適應性：可在沿海地區連續使用
