TDP熱擴散插針式莖流（液流）傳感器
TDP熱擴散插針式莖流（液流）傳感器適用于莖干較粗的高大喬木。對于長勢均勻的小樹，每棵樹僅需1個傳感器，對于胸徑較粗的大樹，莖流（液流）速率在樹周不同方向上存在差異，推薦一棵樹使用多個傳感器。通常，75~150 mm直徑的樹體，每棵樹安裝2個傳感器，直徑>150 mm的樹體，每棵樹安裝4個傳感器。
工作原理

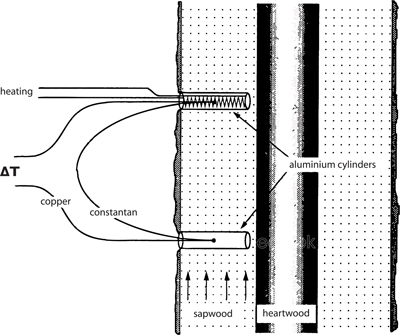

TDP傳感器 利用Granier熱擴散原理，把2根熱電偶探針直接插入邊材，上面的探針包含1個電加熱器，下面的探針作為參照，測量加熱探針和參照探針之間的溫差dT。根據dT和零莖流時的dTm，應用Granier模型，計算得到每個時刻的莖流速率，再根據邊材面積求出莖流通量。
技術參數
TDP傳感器
型號長度直徑熱電
偶數探針間距
(mm)功率
(W)電纜規格加熱電阻
(Ω)運行電壓
(V)信號輸出
(μV/℃)
TDP-10101.201400.08~0.123 m/5芯262.040
TDP-30301.201400.15~0.203 m/5芯523.040
TDP-50501.651400.25~0.303 m/5芯775.040
TDP-80801.652400.453 m/6芯1227.040
TDP-1001001.653400.5~0.63 m/7芯1448.5~940
擴展電纜
型號描述
EXTP-25擴展電纜，7.6 m/5芯
EXTP-50擴展電纜，15 m/5芯
EXTP-75擴展電纜，22.8 m/5芯
EXTP-100擴展電纜，30.5 m/5芯
EXTP-25D適用TDP-80擴展電纜，7.6 m/6芯
EXTP-50D適用TDP-80擴展電纜，15 m/6芯
EXTP-75D適用TDP-80擴展電纜，22.8 m/6芯
EXTP-100D適用TDP-80擴展電纜，30.5 m/6芯
EXTP-25T適用TDP-100擴展電纜，7.6 m/7芯
EXTP-50T適用TDP-100擴展電纜，15 m/7芯
EXTP-75T適用TDP-100擴展電纜，22.8 m/7芯
EXTP-100T適用TDP-100擴展電纜，30.5 m/7芯
