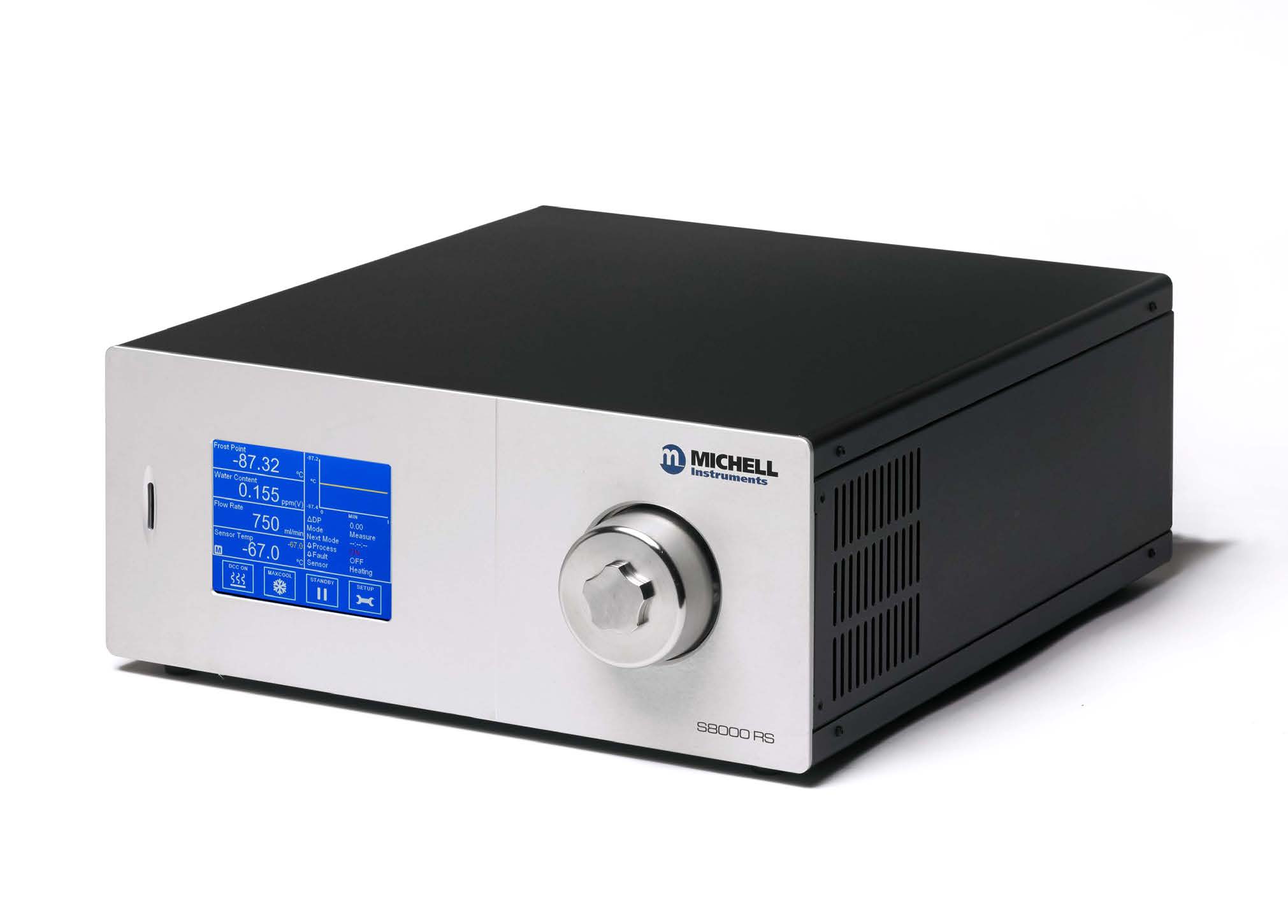

S8000 RS冷鏡式露 點儀該露 點儀具有寬量程體積小以及對水分含量變化具有G的靈敏度等特點。
亮點
? 精度±0.1°C
? 測量J確，低至-90°Cqd（100ppb），無需額外
制冷模塊
? 通過觸摸屏可實現簡便的設置和操作
? 傳感器傳感器優化，保證在低濕環境下很快的響應
時間
? G靈敏度測量
? 目測鏡，用于觀測鏡面上的冷凝物
? 堅固的19” x 4U外殼，可靈活安裝
? 重量僅22.4kg，比市場同類產品輕一半以上
? Ethernet或者USB連接
? SD數據采集卡
應用
? 實驗室級別標準設備
? 高純氣體生產的測量
? 半導體干氣供應的的測量
? 校準設備
? 研發
? 潔凈室/干燥室監控
? 冶金工藝
技術參數
露 點傳感器參數
測量精度* ±0.1°C
重復性±0.05°C
測量原理冷鏡
測量范圍RS80: -80 ~ +20°Cdp (-112 ~ +68°Fdp)
RS90: -90 ~ +20°C dp (-130 ~ +68°Fdp)
鏡面鍍金銅
溫度測量 4線Pt100, 1/10 DIN class B
樣氣流量500 ~ 1000 ml/min (1 ~ 2.1 scfh)
樣氣壓力Z大1 MPa (10 barg)
外置PRT
溫度測量 4線PT100, 1/10 DIN class B
測量精度±0.1°C
電纜長度2米 (Z長250米)
流量傳感器
測量范圍0 ~ 1000ml/min
選配的內置式壓力傳感器
測量范圍0 ~ 1.6 MPa (0 ~ 16 bara)
測量精度滿量程的0.25%
測量單位barg, psig, kPa, MPa監控室
分辨率用戶可選，Z大分辨率0.001°C，和參數有關
測量單位濕度： °C dp或°F dp, % RH, g/m3, g/kg, ppmV,
ppmW (S F 6) 溫度： °C或°F
壓力： barg, psig, kPa, MPa
輸出模擬：三通道，可設置為4-20 mA, 0-20 mA或0-1 V
數字：通過USB Modbus RTU和通過RS232或RS485
Modbus RTU可選，或通過 ethernet Modbus TCP
報J：兩路電壓釋放觸點，一路是過程報J，一路是出錯報J； 1 A @ 30 V DC
HMI 5.7” LCD 觸摸屏
數據采集SD卡(512 Mb)和USB接口可通過
SD卡 (FAT-32) – Z大支持32 Gb，可容納2400萬條
數據或 560天（以2秒一條計算）
環境條件5 ~ 30°C，Z高80% RH
供電85 ~ 264 V AC, 47/63 Hz
功耗250 VA
機械參數
尺寸190 x 445 x 550mm (里面7.48 x 17.51 x
21.65 ) (h x w x d)
重量22.4kg (49.38lbs)
樣氣管路 316不銹鋼
樣氣連接入口： ?” VCR(MALE)
出口： ?” Swagelok (MALE)
可選的一體式取樣泵 流量：Z大1.4l/min
樣氣連接：帶旁路回路1/4” Swagelok (MALE)
其他
檢驗5-點室內檢驗，
