SBG04熱通量傳感器
水冷熱通量傳感器–用于錐形量熱儀

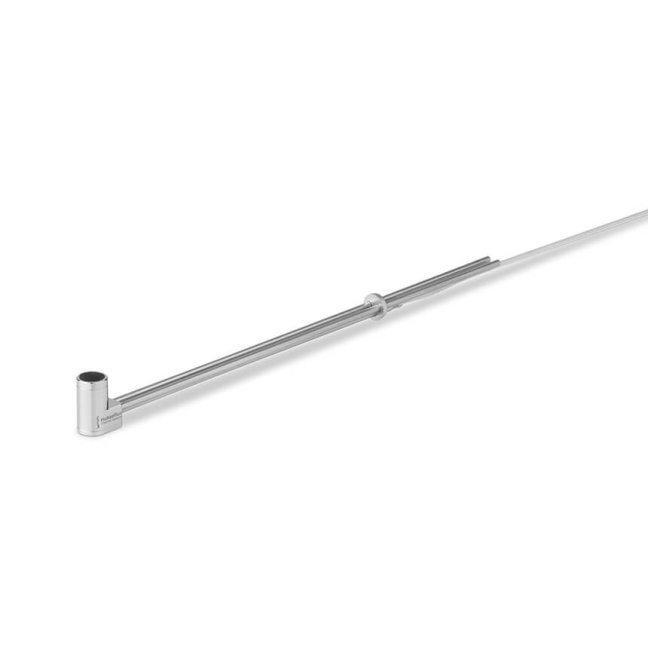

SBG04是一種測量熱通量的水冷傳感器。SBG04主要用作錐形量熱儀測試的校準參考標準。根據ISO 5660和ASTM E1354對火的反應測試，所有規格和尺寸都是標準化的，適用于錐形量熱儀。該設計包括兩根與傳感器主體成90°角固定的水冷管，傳感器主體的直徑為0.5英寸。該傳感器也可用于可燃性、耐火性和煙霧室測試。對于其他水冷熱通量傳感器，請參見SBG01和GG01傳感器。
規格
被測量：輻照度，單位 W/m2 (in SI units)，熱通量
SBG04規格
傳感器技術
同時包含 Gardon 和 Schmidt-Boelter
標準：根據ISO 5660和ASTM E1354標準，所有規格和尺寸均適用于錐形量熱儀
額定測量范圍：100 x 103 W/m2
J限測量范圍：150 x 103 W/m2
響應時間（63%）：< 250 x 10?3 s
輸出信號：DC電壓
輸出信號范圍：> 12 x 10?3 V （在額定測量范圍內）
光譜范圍：0 to 50 x 10?? m
全視野角度：180°
黑色涂層發射率：> 0.95
校準可追溯性：to ITS-90
額定冷Q水溫度范圍：10 to 30 °C
額定冷Q水流量：> 10 l/h (0.003 l/s), Z好是 30 l/h (0.01 l/s)
校準實驗室管理體系認證：ISO 9001
校準方法：根據ISO 14934-3的SBGC二次校準方法
標準線纜長度：2 m
標準訂單代碼：SBG04-100-02
