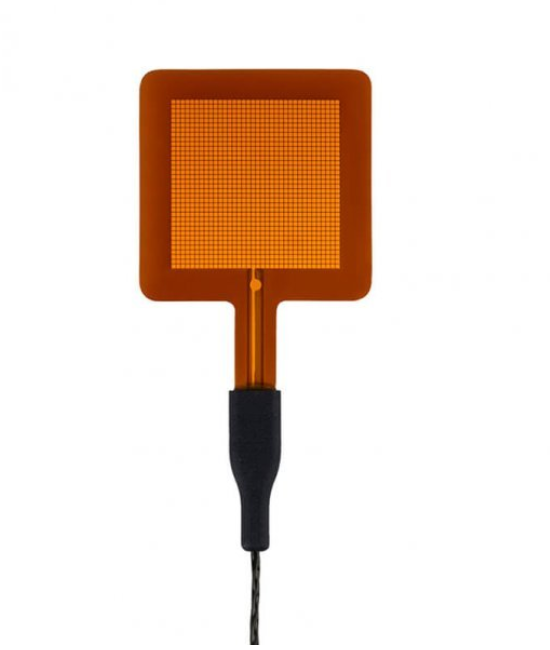

FHF05 柔性熱通量傳感器
箔式柔性熱通量傳感器，五種尺寸和靈敏度，帶溫度傳感器
FHF05系列有五種大小和靈敏度。所有的FHF05型號都通用：它們的原理是熱電堆傳感器并且?guī)в幸粋€集成的T型熱電偶溫度傳感器，以減少導熱系數的依賴。適用于溫度范圍為-70到+120°C。FHF05系列測量來自傳導、輻射和對流的熱通量。
FHF05緊貼物體表面測量熱通量，熱通量單位是W/m2。FHF05是無源傳感器，不需要電源。
FHF05系列，可以配置吸收輻射的黑色BLK和反射輻射的金色GLD貼紙。黑色測量對流+輻射熱通量，金色測量對流熱通量。減去這兩個測量值，就可得到輻射通量。
規格
傳感器類型
熱流傳感器或熱通量傳感器
測量范圍
（-10到+10）x103W/m2
每個尺寸的靈敏度
FHF05-10X10 1 x 10?? V/(W/m2)
FHF05-15X30 3 x 10-6 V/(W/m2）
FHF05-50X50 13 x 10-6 V/(W/m2)
FHF05-15X85 7 x 10-6 V/(W/m2)
FHF05-85X85 50 x 10-6 V/(W/m2)
方向性
從背面到正面（帶點側）的熱通量產生正電壓輸出信號
提高靈敏度
多個傳感器可以串聯。由此產生的靈敏度是單個傳感器的靈敏度之和
預期電壓輸出
（-100至+100）x10?3V 將傳感器從一側翻轉到另一側將導致傳感器電壓輸出的反轉
測量公式
Φ = U/S
所需要的通道
1個差分電壓通道或者1個單端點通道
可選的通道
1個測溫 通道
電纜的額定拉力
≤1.6kg
額定彎曲半徑
≥7.5 x 10?3 m
額定溫度范圍（連續使用）
-70℃到+120℃
額定溫度范圍（短暫使用）
-160℃到+150℃
溫度依賴性
<0.2%/℃
傳感器熱阻
11 x 10??K/(W/m2)
傳感器導熱系數
0.36 W/(m·K)
響應時間（95%）
3s
溫度傳感器
T型熱電偶
標準線纜長度
2米
額定工作相對濕度范圍
0~100%
IP防護等級
IP67
校準不確定度
<±5%
注意
FHF05不適合在水下連續使用
