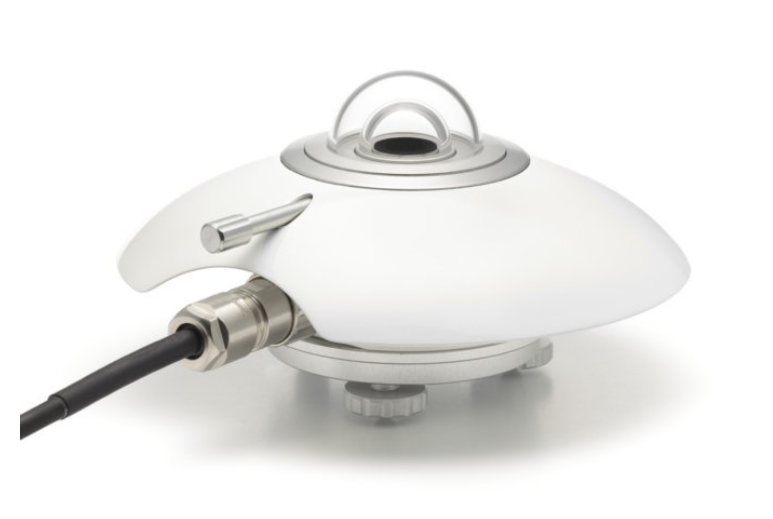

SR20-D2總輻射表具有Modbus RTU和4-20 mA輸出的數字次級日射強度計
SR20-D2是ISO 9060分類系統的太陽輻射傳感器：二級標準。SR20-D2為太陽能光伏行業而設計，提供兩種常用的輻照度輸出：通過RS-485上的Modbus RTU進行數字輸出和模擬4-20 mA（電流回路）。在使用SR20-D2時輕松進行數據采集，輕松讀取和無差錯的儀器交換。SR20-D2經過了溫度和方向響應的單獨測試。
規格
被測者
半球太陽輻射
應用
光伏監控商業和公用事業規模 小型光伏監控 氣象/氣候?qū)W 其他
電暖器
沒有
ISO 9060：2018分類
A 級（二級標準）
符合IEC 61724-1：2021
A類（與VU01一起使用時）
輸出量
4-20 mA電流回路 Modbus RS-485
校準不確定度
<1.2％（k = 2）
零偏移量a
5 W /m2不通風，2.5 W /m2通風
校準追溯
到WRR
校準寄存器
用戶可訪問
光譜范圍
285至3000 x10??m
額定工作溫度范圍
-40至+80°C
溫度響應
<±0.4％（-30至+50°C）
電暖器
不加熱
個別儀器的溫度響應測試
報告包括
單個儀器的定向響應測試
報告包括
標準電纜長度
5米
向后兼容
SR20-D1
數字量輸出：
輸出量
輻照度（W /m2）和儀器體溫（°C）
通訊協議
Modbus / 2線制RS-485
傳輸方式
RTU
額定工作電壓范圍
5至30 VDC
供電
12 VDC時<75 x10?3W
4-20 mA輸出：
輸出量
照度，W /m2
4-20 mA輸出的傳輸范圍
0至1600 W /m2
4-20 mA輸出的額定工作電壓范圍
5.5至40 VDC
供電
主要供應
<75 x10?3W
4-20 mA電流回路
12 VDC時<40 x10?3W
