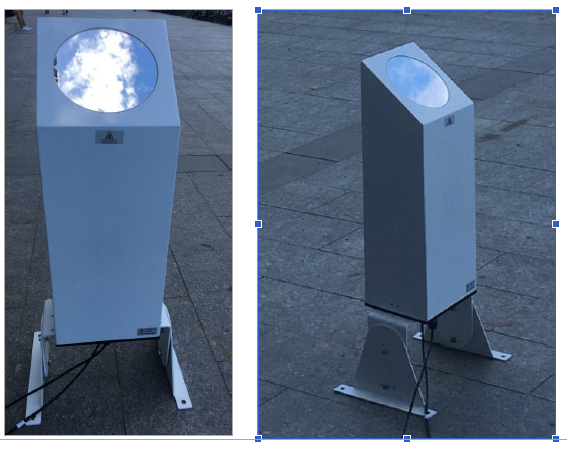

Mtech 8200-CHS 單透鏡云高儀
Mtech 8200-CHS 單透鏡云高儀采用了雙軸單鏡頭設計，大大減小了干擾并提高了近場性能，其激光脈沖形態和實時的數字化技術利用的是高速、高動力掃描轉換器，結合交錯掃描技術。該儀器采用了32 位微處理器和現場可編程陣列來來運行信號處理運算，從而得到多層云底和天空狀態。Mtech 8200-CHS 單透鏡云高儀具有環境適應性，可用在干旱的沙漠地區或熱帶潮濕地區。帶加熱的窗口和有內部加熱制冷的雙層機箱設計保證內部系統在各種天氣條件下維持穩定的溫度，避免發生冷凝。光學輻射過濾器用于保護內部的光學元件免被太陽直射。所有與主機連接的電子接頭均有浪涌保護。在雨天、雪天或者無可探測的云底信息時，系統會提供垂直能見度信息。Mtech 8200-CHS 單透鏡云高儀采用模塊化設計理念，且野外維護時所需的備件模塊類型少，可以很方便地進行替換，而不需要重新調整和標定,常規的天氣狀況信息會在顯示界面底部欄上明確顯示。
主要技術參數：
探測高度：0～8200m
掃描時間：1～300s（可設置）
輸出分辨率：10ft/3m
精度：±25ft/~7.5m
掃描時間/掃描率：55us/10,000sps (可設置）
激光源：InGas 激光二J管
激光波長：905nm
激光安全級別：Class 1m AS2211/Z136.1/IEC-825
探測器：SiAPD（硅光電二J管）
模擬/數字轉換：16bit / 49.192 MSPS
標準通訊：RS-232、RS-422、可選 RS-485、以太網、調制解調器等輸出數據：云底（1～4 層）
云層厚度、云量、垂直能見度、儀器狀態、天空狀態
數據格式：21 種標準信息，19 種可選數據輸出格式
輸出率：1～3600s（可設置）
輸出模式：自動或截取（可設置）
工作環境：-40℃～60℃，.0～100%RH
風載：60m/s（帶防輻射罩）， 80m/s（不帶防輻射罩）
電源供給（電子元件）：115/230VAC，45～65Hz，50VA 或 12DC 4A
電源供給（加熱風扇）：115/230VAC，45～65Hz，200VA
窗口：帶抗反射過濾涂層和加熱玻璃
重量：10.5kg（不含底座），22kg（含底座）
底座：可調，垂直或傾斜（±12°）
安裝高度：1020mm（固定安裝在標準座，并帶防輻射罩）；750mm（便攜安裝）
可選：AC 或 DC 供電的風扇；用于車載安裝的可調支腳；電源和通訊連接盒，遮陽罩，內置備份電池等
