BL80-RS-500系列拉線四通道位移傳感器
主要技術參數
型號 BL80-RS-500
檢測方式 進口J密電位器型

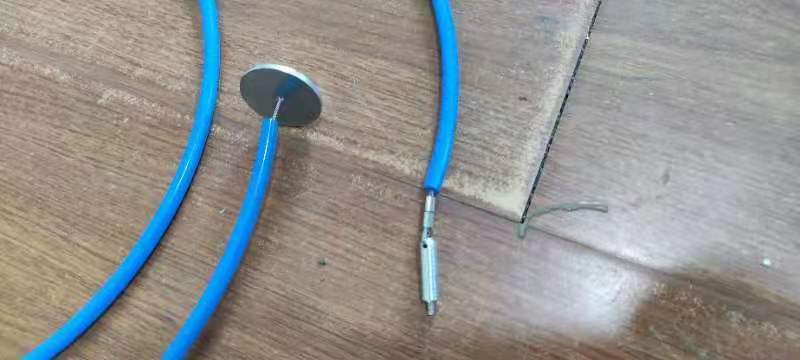

鋼絲繩 0.8mm進口涂塑鋼絲繩?
拉線速度 1000mm/s （MAX）
測量行程 500mm
分辨率 0.01MM
供電電壓 DC24v
信號輸出 RS485?
輸出特性
特別說明 總線結構? ?拉繩總長800
安裝注意事項
請確認在電源關閉的狀態下進行接線
注意錯誤接線可能會損壞傳感器
請勿與高壓線或者電源線一起或在同一電線管內運行線路，信號請用專用屏B電纜傳輸，避免干擾
請確認電源電壓在額定范圍內變化
電源接通后的短時間內（50ms）請勿使用
如果在該產品附近使用產生電磁干擾的設備（開關調節器、高頻器、轉換發動機等）請做好設備的機架接地端子穩妥接地同時做好傳感器信號傳輸?shù)钠罛工作。
拉線傳感器屬于J密儀器請勿敲擊，保證設備和鋼絲繩清潔，延長使用壽命；
要保護好鋼絲繩不受外力損傷。
安裝時要使拉線垂直拉出，不能讓線摩擦出線口
若使用于環境惡劣或特殊場合，請自行加裝保護機構也可與我公司聯系定制產品。
若使用非直線運動的機構，請自行設計轉向機構或選購我公司拉線位移傳感器附件機構；
注意拉線與出線口的垂直，亦即盡量使鋼絲繩垂直于出線口抽出，保持Z小角度（≤３0）以確保量測精度及鋼索之壽命；
