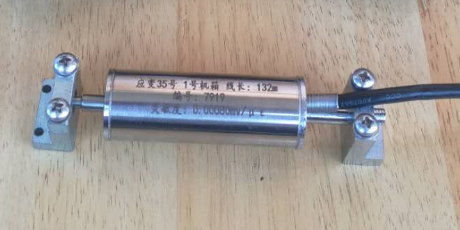

HGBY-100型工具式表面應變傳感器
1、 標距L0? ?100mm。
2、 量程 ± 3000με。
3、 輸出靈敏度 0.00141mv/με（橋壓2v）左右。
4、 橋路電阻 350Ω。
5、 準確度 0.2%。
6、 接線方式 紅黃藍對應ABCD，屏B線接地（全橋）。
特點：安裝使用方便（由于傳感器反力很小，安裝時，用環氧膠將傳感器兩端基座粘結在被測物表面就可以了，也可以電焊，將傳感器兩端基座電焊在被測物表面），可重復使用。可取代大標距應變計，免去了大量的應變計粘貼防護工藝，改S了測試條件，提高了工作效率。
7、 靈敏度 （舉例）
① 應變應力采集方式 （方式二）? ? ?S = 15000με/mm
計算方法：被測點實際應變=儀器讀數（με）÷（L×S）×106
② 橋式傳感器采集方式（全橋）S = 0.0015 mv /με?
儀器示數就是被測點的實際應變
8、數據變化 拉升數據變大，壓縮數據變小。
9. 提供安裝模具，先將傳感器兩端基座固定在模具上（注意 兩端基座是不同的），燒電焊，焊J好了以后，松開固定螺絲，取下模具。
10、可以靜? ?動態 測試，動態響應頻率≤2000Hz
11、特點
①量程大靈敏度高；?
②安裝方便，因為本傳感器測量反力很小，所以現場安裝可用膠水或焊J固定；
③采取了特殊的工藝，在環境溫度（-30---70℃）對傳感器的輸出沒有影響。
