Biomet 生物氣象參數測量
每套LI-COR的渦度協方差系統均可通過LI-COR的數據獲取模塊（DAqM）來采集完整的生物和氣象傳感器數據。這些傳感器采集的數據時間上與氣體分析儀和超聲風速儀同步，完整地整合到.ghg渦度協方差數據中，可用于后期數據插補和通量結果解釋。
DAqM數據采集模塊由LI-COR設計制造，用于采集Biomet數據，并提供給Sm artFlux系統。這些數據與EddyPro的渦度協方差數據集時間同步，可用于通量計算和后處理。
DAqM主要特點
使用簡單——使用圖形用戶界面啟動和運行速度快，通過清晰標記的連接器實現簡單配置。
方便擴展——根據需要添加額外的數字、模擬或SDI-12傳感器。四個及以上的DAqM模塊可以連接在一起，提供超過72個模擬輸入。
放置靈活——DAqM模塊可以放置在通量足跡內或塔頂或塔底50米以內。
系統可以選配DRM數據存儲模塊。如果系統斷電，DRM數據存儲模塊提供數據備份存儲，包括低頻傳感器和系統控制的數據采集優先級。配備此模塊可保證萬一斷電也能不間斷采集生物氣象數據。數據存儲模塊包含一個備用電池，為生物傳感器供電，以便在主電源斷開時，傳感器能繼續收集數據。這些數據可用于后處理過程中的數據插補。
技術指標

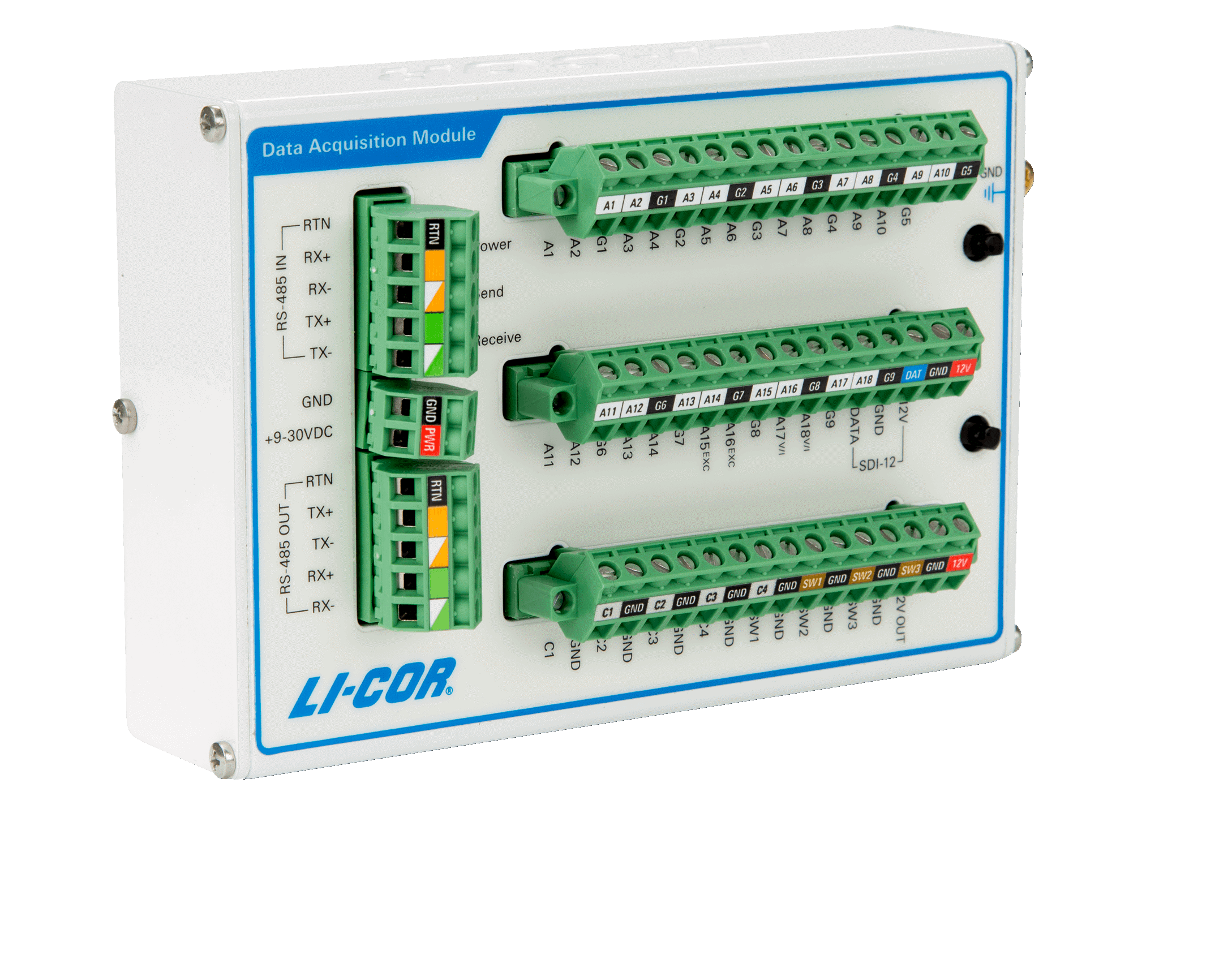

DAqM數據采集模塊 (Data Acquisition Module)
模擬輸入：18個單端或Z多9個差分輸入
2個帶內置激發電壓；5 V; 25 mA
2個可選電流或電壓
分辨率：24-bit
SDI-12輸入
數字輸入輸出：4
5V邏輯輸出
5V或3.3V邏輯輸入
開關電壓輸出：3
9~30VDC
Z大1A，帶電流感應
12V激發電壓輸出：1
Z大達200mA
采樣頻率：1次每秒
通訊：RS-485輸入輸出
供電：+9 ~ 32 VDC
功耗：0.7 ~ 1 W
DRM數據存儲模塊
通訊協議：RS-485輸入或輸出
可配置電源輸出：4
無調節功率輸出：1
調節功率輸出：3（Z大24 VDC）
供電需求：+9 ~ 32 VDC
DC/DC轉換器：將輸入的9-30 VDC轉換為傳感器和組件需要的12 VDC。
備用電池充電器：主電源打開時給備用電池充電，主電源故障時切換到備用電池。
數據存儲：32MB；通常可供存儲一個多月的Biomet數據。
溫濕度傳感器(Vaisala HMP155) 防輻射罩 (RM Young)
工作溫度：-80~+60℃
工作電壓：7~28VDC
輸出信號：電壓（0~1V,0~5V,0-10V）；PT100電阻；RS485
重? ? 量：86g
溫度傳感器
量? 程：-80~+60℃
準確度：
電壓輸出 ±(0.226-0.0028×溫度) ℃@-80~+20℃；±(0.055+0.0057×溫度) ℃@+20~+60℃
PT100電阻 ±(0.1+0.00167×溫度)℃
RS485輸出 ±(0.176-0.0028×溫度) ℃@-80~+20℃；±(0.07+0.0025×溫度) ℃@+20~+60℃
相對濕度傳感器
量? 程：0~100% RH
準確度：
+15~+25℃? ?±1%RH（0~90%RH）；±1.7%RH（90~100%RH）
-20~+40℃? ?±（1.0+0.008×讀數）%RH
-40~-20℃? ? ±（1.2+0.012×讀數）%RH
+40~+60℃? ?±（1.2+0.012×讀數）%RH
-60~-40℃? ? ±（1.4+0.032×讀數）%RH
防輻射罩
重量：約1kg
直徑：11.9cm
無需供電
翻斗式雨量筒(Texas Electronics TR-525M)
分辨率：0.1mm
準確度：1.0%@50mm/hr
集雨器直徑：245mm
漏斗S度：183mm
飛濺保護：>50mm
工作溫度：0~+50℃
工作濕度：0~100%
重? ? 量：1.2kg
光合有 效輻射傳感器(LI-COR LI-190R)
絕D校準：±5%，NIST可追溯
靈敏度：典型5~10 μA /1000 μmol s-1 m-2
線性度：Z大偏差為1%（10,000 μmol s-1 m-2以內）
響應時間：<1μs
溫度相關：± 0.15%/℃
余弦校正：入射角82°以內
方位誤差：在45°仰角時，360°方位角范圍內誤差<±1%
傾斜誤差：不會因固定方位而導致誤差
工作環境：?40~65℃，0~95%RH（非冷凝）
檢C器：高穩定性硅光伏檢C器（藍G加強）
傳感器外殼：陽J鋁防水外殼帶有丙烯酸漫射器和不銹鋼螺絲；傳感器基部帶O型密封圈
尺寸：2.36 Dia. x 3.63 cm H
重量：頭部：24g； 2米線帶螺絲底座：60g
纜線長度：2 m, 5 m, 15 m, 50 m
太陽總輻射傳感器 (LI-COR LI-200R)
絕D校準：在自然日光下使用Eppley日照強度計（PSP）進行校準，典型誤差± 3%（入射角60°以內）
靈敏度：典型75 μA /1000 W/m2
線性度：Z大偏差為1%(3000 W/m2以內)
響應時間：<1μs
溫度相關：± 0.15%/℃
余弦校正：入射角82°以內
方位角誤差：在45°仰角時，360°方位角范圍內誤差<± 1%
傾斜誤差：不會因固定方位而導致誤差
工作環境：?40~65℃，0~95%RH（非冷凝）
檢C器：高穩定性硅光伏檢C器（藍G加強）
傳感器外殼：陽J鋁防水外殼帶丙烯酸漫射器，不銹鋼螺絲；傳感器基部帶O型密封圈
尺寸：2.36 Dia. x 3.63 cm H
重量：頭部：24g； 2米線帶螺絲底座：60g
纜線長度：2 m, 5 m, 15 m, 50 m
土壤水分傳感器 (Stevens Hydra Probe II)
介電常數：范圍1~80；準確度± 1.5% 或0.2
土壤含水量（非有J土和礦質土）：范圍從0-飽和，準確度± 0.01 WFV（大部分土壤）Z大± 0.03（細土）
電導率：范圍0.01~1.5 S/m；準確度± 2.0% 或0.005 S/m
溫度：-10~55℃；準確度± 0.1℃
凈輻射傳感器 (single component Kipp & Zonen NR Lite2)
響應波段：0.2~100μm
響應時間：小于60s@95%
靈敏度：10μV/Wm-2
非線性度：小于1%
溫度相關：-0.1%/℃
視? ? 角：180°上下傳感器
工作溫度：-40~+80℃
重? ? 量：490g
凈輻射傳感器(four component CNR4)
響應波段：300~2800nm短波；4.5~42μm長波
響應時間：小于18s@95%
靈敏度：7~20μV/Wm-2短波；5~10μV/Wm-2長波
非線性度：小于1%
溫度相關：5%/℃（-10℃~+40℃）
視? ? 角：180°上短波
170°下短波
180°上長波
150°下長波
工作溫度：-40~+80℃
重? ? 量：850g
土壤熱通量板(Hukseflux HFP01)
靈敏度：50μV/Wm2
工作溫度：-30~+70℃
傳感器熱阻：小于6.25×10-3km2/W
量程：±2000W/m2
預期準確度：大多數土壤中為-15%~+5%
自校準的土壤熱通量板 (Hukseflux HFP01SC)
靈敏度：50μV/Wm2
阻值：2Ω
加熱電阻：100Ω
工作溫度：-30~+70℃
標定電壓輸入：9~15VDC
標定電壓輸出：0~2VDC
預期準確度：±3%
標定時間：±[email protected]
平均功耗：0.02或0.04W
可選配置
DRM數據存儲模塊
如果系統斷電，DRM數據存儲模塊提供數據備份存儲，包括低頻傳感器和系統控制的數據采集優先級。配備此模塊可保證萬一斷電也能不間斷采集生物氣象數據。
Phenoca m物候鏡頭
Phenoca m物候鏡頭選用耐用的室外相機，整合進LI-COR的渦度協方差系統，記錄每天的圖像，并上傳至服務器，您可以登錄FluxSuite查看圖像，或下載至您的電腦。Phenoc a m是StarDot 技術的NetCa m SC。
