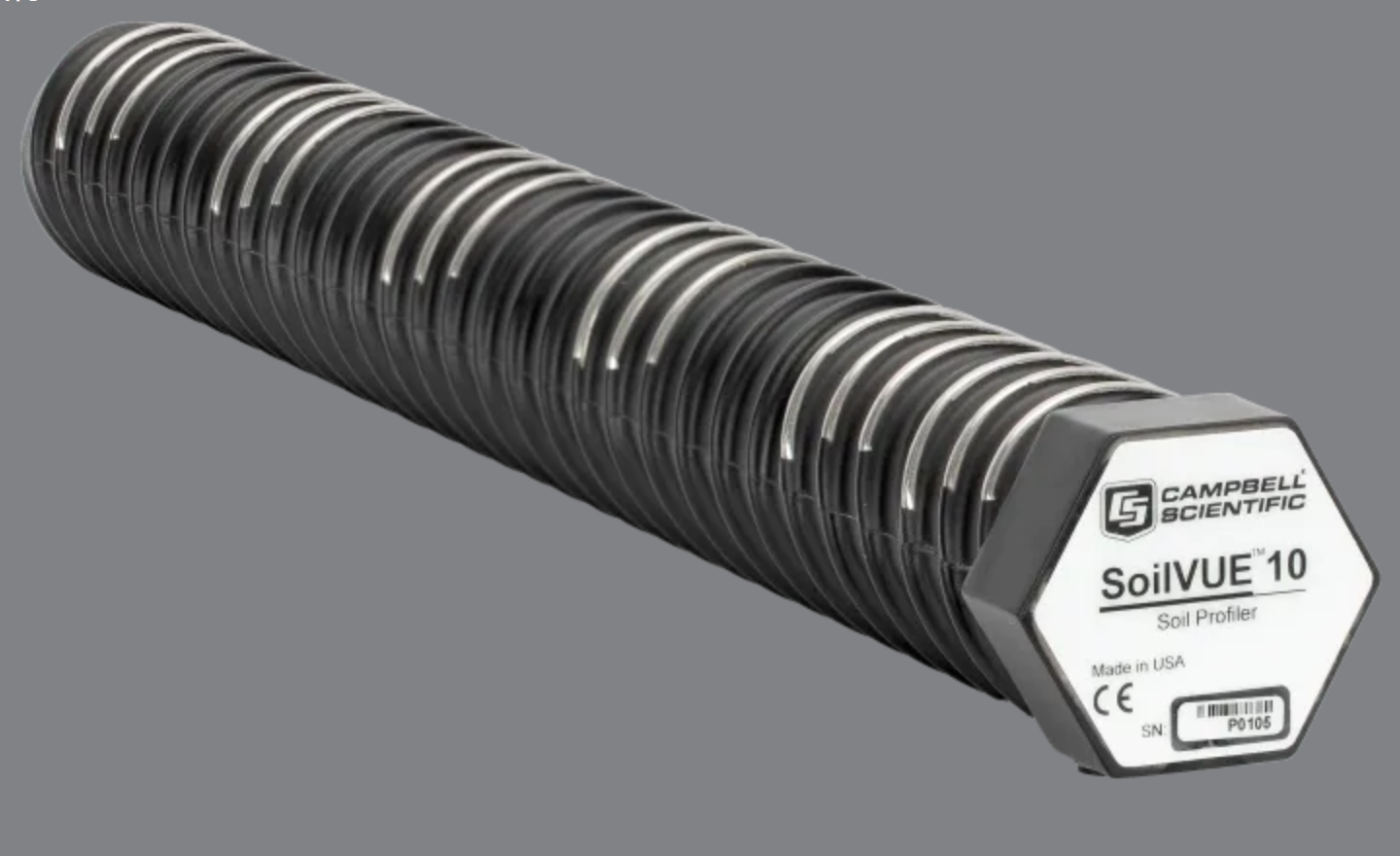

SoilVUE10 一體式土壤剖面水分電導率與溫度傳感器
SoilVUE? 10 是一款基于Ca mpbell Scienti c 的TrueWave? TDR 測量技術的土壤剖面水分傳感器。它集土壤水分、電導率與溫度測量為一體，是為從事環境研究和環境監測網絡而研制。SoilVUE? 10 是土壤剖面水分等狀況監測的選擇。
Ca mpbell Scientific 的TrueWave ? TDR 技術將 信號上升時間與先進的波形分析技術相結合，從而確定高頻信號的真實傳輸時間。測量過程獲取時間分辨率和平滑的信號。??
測量參數：體積含水量、介電常數、電導率、土壤溫度
傳感器：
測量參數： 土壤體積含水量、相對介電常數、
體積電導率和溫度
直徑： 5.2 cm（不含螺紋）或5.8 cm（包含螺紋）
長度： 0.55 m（0.5 m 型號）或1.05 m（1 m 型號）
重量： 1.9 kg（0.5 m 型號）或3.6 kg（1 m 型號）
電流消耗： 動態電流 ~64 mA (12 Vdc) ，
靜態電流 ~2.5 mA (12 Vdc)
測量S度：
0.5 m 型號： 5, 10, 20, 30, 40, 50 cm ( 共6 個S度)
1 m 型號： 5, 10, 20, 30, 40, 50, 60, 75, 100 cm
( 共9 個S度)
電導率：
測量范圍： 0~10 dS/m
測量精度： ±2%（0~2.5 dS/m）或±5%（全量程）
介電常數
測量范圍： 1~80
測量精度： ±1 相對介電常數單位（當相對介電常數
處于4~42 范圍內時）
體積含水量
測量精度： ±1.5%（適用于大部分土壤類型）高Y機質（土壤Y機碳含量>12%）和高粘粒含量（粘粒含量>45%）土壤由于其介電弛豫特性，可能需要針對特定土壤類型進行標定。
土壤溫度：
測量精度： ±0.15°C (-30°~+40°C)
選購配件：
（1）SoilVUE10 安裝套筒和手柄套件（35118），包含內
六角套筒和手柄，用于將傳感器旋入預先鉆好的
圓孔中；
（2）SoilVUE10 安裝套件（33456），包含5 cm 直徑土鉆、
0.914 m 長土鉆延長桿 （0.5 和1m 型傳感器皆適用）
以及上述安裝套筒和手柄套件（35118）。
其它參數：
工作環境溫度： -40 ～ +60℃，
相對濕度： 0～ 100%RH（非凝結）
軟件： LoggerNet
通訊： PakBus, Modbus, DNP3, SDI-12, TCP, UDP
等
數據存儲： 30 MB
供電： 太陽能、直流、交流（需轉成直流）
支架:
防護機箱：玻璃纖維增強聚酯外殼，用于放置數據采集器、
電源系統、太陽能充電控Z器、蓄電池和DTU 等設備。
