CPEC310閉路渦動相關通量觀測系統CAMPBELL
概述

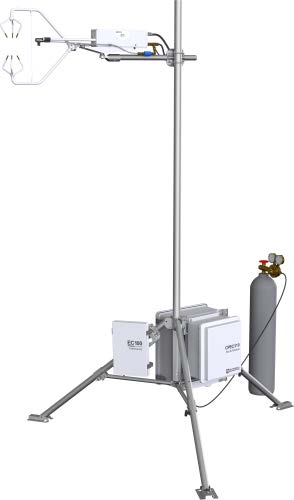

CPEC310 是一套完整的閉路渦動相關通量觀測系統，適 用于長期定位觀測大氣邊界層中CO2，H2O，熱量和動量的交換過程。完 整 的CPEC310 系 統 包 括 EC155 閉 路 紅 外 CO2/H2O 氣體分析儀，CSAT3A 三維超聲風速儀，CR6數據采集器，采樣泵 , 三閥氣路控制模塊等，可以全自動地進行零點和二氧化碳跨度的訂正（水汽的跨度訂正需要人工操作），適配的VOLT-116 模擬輸入擴展模塊，允許接入額外的傳感器。
系統配有渦旋進氣口 ( 9217692) 和小的樣品池（5.9ml），比其他的閉路渦動系統更低的流量而同時保持了良好的頻率響應（截止頻率 4.3Hz）。此外,與采用傳統的內聯過濾器相比，這個設計使得整套系統保持理想的頻率響應的同時，幾乎不需要維護。更低的流速使 CPEC310 的功耗是所有閉路渦動系統的總功率Z低的，只有僅僅 12W 而已。全套的 CPEC310 均為美國Ca mpbell Scientific 公司生產，使 CPEC310 成為Z可靠的閉路渦動系統。
優點與特點
系統具有強大的計算能力，通過EasyFlux ? DL 在線通量計算程序可實時處理高達20Hz 的數據，生成完全校正的通量結果
采用三閥模塊使 CPEC310 成為市場上一款可以做 自動零點和 CO2/H2O 跨度訂正的閉路渦動測量系統
渦旋過濾進樣技術（9,217,692）大幅度提高 了渦動系統在雨雪、沙塵暴等惡劣環境適應能力，J大地降低了用戶的維護工作量
低功耗，可適用于太陽能供電方式.
數據輸出
Ux (m/s)?
Uy (m/s)?
Uz (m/s)?
超聲溫度 (°C)?
三維超聲風速儀診斷值
CO2 混合比 (μmol/mol)?
H2O 混合比 (mmol/mol)?
氣體分析儀診斷值
樣品腔室溫度 (°C)?
樣品腔室壓力 (kPa)
CO2 信號強度
H2O 信號強度
差壓(kPa)?
光源溫度 (°C)
一般技術規格
工作溫度：-30° 到 +50°C?
工作壓力：70 到 106 kPa?
供電電壓：10 到 16 Vdc?
25°C 時功耗：5 W（上電后穩定狀態）?
測量速率：60 Hz?
輸出波寬：5, 10, 12.5, 或 20 Hz；用戶可編程控制
輸出選項：SDM, RS-485, USB, 模擬量（僅CO2 和 H2O）?
輔助輸入：空氣溫度和壓力
EC100 氣壓計精度
基本型：±1.5 kPa (> 0 °C), 線性增加到±.3.7 kPa @ -30°C?
增強型：±0.15 kPa (-30° 到 50°C)?
線纜長度：3 m (10 ft)，從EC155/CSAT3A 到EC100?
進樣管/ 超聲測量體積之間的空間分離：15.4 cm (6.1 in)?
a 如有更改，不另行通知。
b 假定分析儀已經使用合適的標氣進行過正確的零 點和跨度校準；CO2 跨度標氣濃度為400ppm；H2O 跨度校準的露點為12°C (16.7 ppt)；零點/ 跨度操?
作時的空氣溫度為25°C；零 點/ 跨度操作時的空氣壓力為84 kPa；之后的測量的氣體濃度為跨度校準濃度，或與之接近，空氣溫度不超出零點/ 跨度?
校準時的空氣溫度的±6°C；且空氣溫度不超出分析儀的工作溫度范圍。
c 校準殘余值的標準偏差。
d 用于精 密度確認測試的一般條件：25°C，86 kPa，400 μmol/mol CO2，12°C 露 點以及20 Hz 波寬。
e 依據請求，也可進行0 到3000μmol/mol-1 量程內的校準。
f 三維超聲風速儀的精度技術規格適用于風速<30 ms-1 和風向在±170° 以內的條件。
重量?
EC155 探 頭和線纜：3.9 kg (8.5 lb)?
CSAT3A 探 頭和線纜：1.7 kg (3.7 lb)??
安裝支架：0.4 kg (0.9 lb)?
EC100 電子控制單元：3.2 kg (7 lb)?
質保：發貨之日起3 年，或17,500 小時工作時間，先到為準
氣體分析儀技術規格a?
樣品腔室熱敏電阻精度：± 0.15 °C (-30° 到 50°C)?
樣品腔室壓力精度：± 1.5 kPa (> 0 °C )，?
線性增加到±3.7 kPa @ -30 °C
性能
? ? ? ? ? ? ? ? ? ? ?CO2 ? ? ? ? ? H2O?
精 度b ? ? ? ? ? ? ? ? 1% c ? ? ? ? ? 2% c?
精 密度RMS（Z大）d ? ? ?0.15 μmol/mol ? ? ?0.006mmol/mol?
校準量程? ? ? ? ? ?0 到1000 μmol/mol? ?0 到72 mmol/mol（38°C 露 點）?
與溫度相關的增益漂移（Z大） ±0.3μmol/mol ? ? ?±0.05mmol/mol/°C?
與溫度相關的增益漂移（Z大） ±0.1% 讀數/°C? ? ?±0.3% 讀數/°C?
交叉靈敏度（Z大） ±1.1 x 10-4 mol CO2 /mol H2O? ±0.1 mol H2O /mol CO2?
三維超聲風速儀技術規格
測量路徑：?
垂直：10.0 cm (3.9 in)?
水平：5.8 cm (2.3 in)?
量程：?
Ux , Uy : ±65 ms-1?
Uz：±8 ms-1?
Ts：-50° 到 +60°C，風向在 ±170° 以內時
精度f?
偏移誤差：?
Ux , Uy：<±0.08 ms-1?
Uz：<±0.04 ms-1?
風向：±0.7°，當水平風速為1 ms-1 時
增益誤差：?
風矢量在水平面上下±5° 以內時：<±2% 讀值
測量精 密度 (RMS)?
Ux, Uy：0.001 ms-1?
Uz：0.0005 ms-1?
超聲溫度：0.025 °C?
風向：±0.6°
