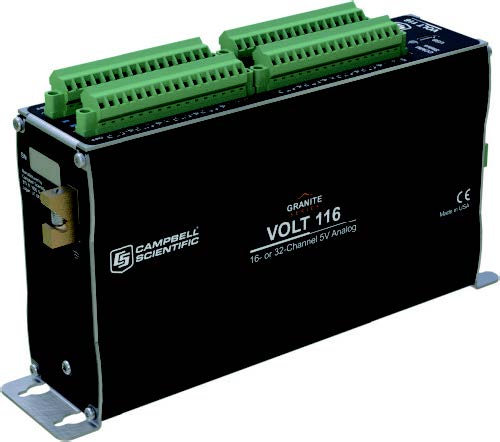

GRANITE ? VOLT 116模擬量測量擴展模塊CAMPBELL
概述
GRANITE ? VOLT 116 是一個模擬輸入模塊，可以方便地擴展CR 系列數據采集系統。VOLT 116 有16 個差分或32 個單端輸入通道和4 個激勵通道。它同時提供2 個12V 端口和2 個開關12V 端口為外設供電，以及四個5V 端口作為外部供電控制。
VOLT 116 具有24 位模數轉換和低噪聲模擬前端，為您提供卓 越的模擬測量。該模塊還支持周期平均測量，并包括電流和電壓激勵通道。
優勢與特點
24 位ADC 和低噪聲模擬量輸入
通過CPI 總線擴展通道
高同步性實現多通道同步擴展
可用于邏輯編程融入復雜系統工程
可編程的噪音抑 制
CANbus 2.0 A/B 輸出可選（-XD 版本）?
USB 2.0 接口，基于PC 連接
規格
- 備注- 其他規格參數請參考 GRANITE ? VOLT 116 產品手冊?
安裝 ：標準1 英寸方格?(可安裝于DIN 軌道)?
工作溫度 ：-40° 至+70°C( 標準)?
? ? ? ?-55° 至+85°C( 擴展)
通道數量： 16 個差分或32 個單端
模擬輸入： 16 個差分或32 個單端量程 ±5000mV, ±1000mV,?±200mV.24 位 ADC)?
Z大多路復用 ：3.0kHz( 使用快速輸入設置 采樣率 [100μs])?
Z大突發模式采樣率 ：30 kHz?
輸入量程： ±5000mV,±1000mV,?和±200mV?
周期平均 ：模擬輸入通道的傳統周期平均?
CPI ：用于連接數據采集器, 波特率 50kbps 至1 Mbps。( 線纜長度取 決于信號傳輸?shù)牟ㄌ芈?、?jié)點數、 線纜質量及噪聲環境， 一般較好 條件下可達700m)?
USB： USB2.0全速連接，方便接入PC?
(端口用于模塊配置，也可通過 Device Configuration Utility 下載固 件升級。)?
保修 ：因材質以及工藝問題導致的缺陷一年內保修
尺寸：20.3x12.7x5.1cm(8x5x2in.)?
重量： 0.9kg(1.95lb)
供電需求： 9.6 至 32 Vdc?
預計精度： ±(0.04% 讀數+ 偏移)?0° 至 40°C?
? ? ? ?±(0.06% 讀數+ 偏移)?-40° 至+70°C?
? ? ? ?±(0.08% 讀數+ 偏移)?-55° 至+85°C
